Свойства документа - Таблицы отверстий

На уровне документа можно задать параметры черчения для таблиц отверстий. Доступно только для чертежей.

Чтобы открыть эту страницу, откройте чертеж, нажмите Параметры (панель инструментов "Стандартная"), перейдите на вкладку Свойства документов и выберите Таблицы > Отверстие.

Текст

Шрифт Нажмите, чтобы изменить шрифт.

Точность расположения

Точность единиц измерения Выберите для значения положения отверстий число разрядов после запятой.

Буквенно-цифровое управление

Для меток таблицы отверстий выберите буквы или цифры.

A, B, C Располагается перед номером отверстия с буквой.
1, 2, 3 Определяет метку отверстия как цифру.

Индикатор исходной точки

Индикатор исходной точки Выберите стандарт, в соответствии с которым будет отображаться исходная точка, или выберите значение По стандарту, чтобы использовать общий чертежный стандарт.

ANSI, BSI:

ISO, GB:

DIN, JIS, ГОСТ:

Угол/смещение от центра профиля


Угол

Угол, который образует метка с вертикальной линией, проходящей через центр отверстия


Смещение

Расстояние от метки до профиля отверстия

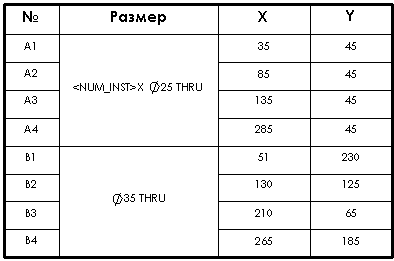

Объединить одинаковые метки Выберите, чтобы объединить объекты с одинаковыми метками в одной строке.
Объединить одинаковый размер Выберите, чтобы объединить отверстия с одинаковым размером в нескольких строках.
Отобразить ANSI дюйм буквенные и цифровые размеры сверления Отображаются размеры отверстий в единицах ANSI в таблицах отверстий с использованием букв или цифр. Для отверстий, созданных с помощью инструмента "Отверстие под крепеж", отображаются такие же размеры, как и в спецификации отверстия.

Использование типа отверстия

Тип отверстия не используется
Показать центры отверстий Выберите этот параметр, чтобы отображались центры отверстий.
Авто-обновление таблицы отверстий Выберите этот параметр, чтобы таблица отверстий обновлялась при добавлении или удалении компонентов в связанной сборке.

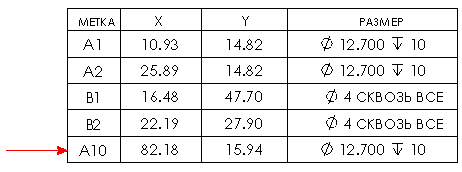

Повторное использование удаленных меток Выберите, чтобы использовать удаленные метки.
Добавить новую строку к концу таблицы Выберите, чтобы добавить новую строку в нижнюю часть таблицы.
