На уровне документа можно задать параметры черчения для спецификаций. Доступны для всех типов документов.
Чтобы открыть эту страницу, откройте чертеж или спецификацию сборки, нажмите Параметры
(панель инструментов "Стандартная"), перейдите на вкладку Свойства документа и выберите .
Отображение нулевого количества
|
Пунктир
|
I |
Выберите параметр отображения для столбца Количество на случай, если компонент сборки отсутствует в конфигурации. |
|
Ноль
|
|
|
Пустой
|
|
Отсутствующий компонент
|
Сохранить строку для отсутствующего компонента
|

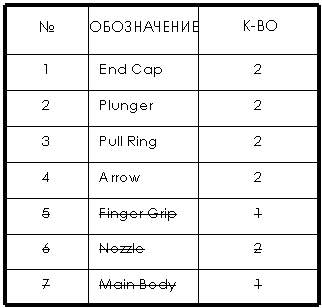

Выберите для отображения списка компонентов, отсутствующих в конфигурации. Выберите параметр Отобразить с зачеркнутым текстом, чтобы отсутствующий компонент в перечне был зачеркнут.
 |
|
|
|
|
|
|
|
Не добавлять "К-ВО" после имени конфигурации
|
Выберите, чтобы исключить слово
К-ВО из столбца конфигурации.
Этот параметр требуется выбрать до вставки спецификации. Если выбрать этот параметр после вставки спецификации, параметр никак не повлияет на результаты.
|
|
Не копировать столбец КОЛ с шаблона
|
Выберите, чтобы для заголовка столбца количества использовать имя конфигурации, к которому добавлена строка /К-ВО. |
|
Ограничить спецификации с верхним уровнем на одну конфигурацию
|
Выберите, чтобы ограничить спецификации верхнего уровня одной конфигурацией. При изменении конфигурации в спецификации метка столбца количества не изменится. |
|
Автоматическое обновление спецификации
|
Выберите этот параметр, чтобы спецификация обновлялась при добавлении или удалении компонентов в связанной сборке. |
