Свойства документа - Метки вспомогательного вида

На уровне документа можно задать параметры черчения для меток вспомогательного вида.

Чтобы открыть эту страницу, откройте чертеж, нажмите Параметры (панель инструментов "Стандартная"), перейдите на вкладку Свойства документа и выберите Метки видов, > Вспомогательный.

Базовый стандарт вспомогательных видов

Базовый стандарт вспомогательных видов

Текст дополнительной стрелки

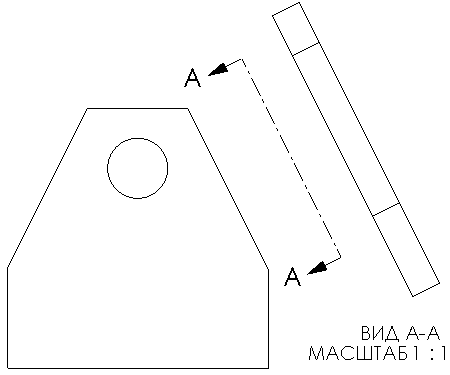

Пример текста метки вида

Параметры метки

По стандарту Выберите, чтобы обеспечить соответствие базовому стандарту. Отмените, чтобы изменить параметры метки видов.
  • Имя. Выберите заголовок, который будет отображаться в метке видов, или введите собственный заголовок.
  • Метка. Выберите способ отображения буквы обозначения, соответствующей метке на родительском виде, в метке вида.
  • Масштаб. Выберите метку масштаба или введите собственную метку.
  • Разделитель. Выберите вариант отображения масштаба.
    • Чтобы масштаб отображался в виде двух чисел, между которыми стоит разделитель, выберите следующие варианты:
      • X:X
      • X/X
      • (X:X)
      • (X/X)
    • Чтобы масштаб отображался в виде пропорции, за которой следует X, выберите # X.
    • Чтобы скрыть масштаб, выберите значение <Нет>.
  • Варианты отображения метки:
    • Вложенный. Отображение метки вида с именем и обозначением, расположенными одно над другим в верхней части значения масштаба.
    • Поточный. Отображение имени и обозначения в одной строке.
Отобразить метку над видом Выберите, чтобы метка отображалась над видом.

Примеры параметров меток

Имя VIEW
ВСПОМОГ.
<Нет>
Метка X
X-X
X X
<Нет>
Масштаб МАСШТАБ
МАСШТАБ:
<Нет>
Разделитель X:X
X/X
(X/X)
(X:X)
# X
<Нет>
