На уровне документа можно задать параметры черчения для меток сечения.
Чтобы открыть эту страницу, откройте чертеж, нажмите Параметры
(панель инструментов "Стандартная"), перейдите на вкладку Свойства документа и выберите.
Стандарт базового разреза
|
Базовый стандарт сечений
|
Выберите стандарт.
- ANSI
- ISO
- DIN
- JIS
- BSI
- ГОСТ
- GB
|
Текст стрелки сечения
|
Шрифт
|
Позволят менять шрифт.
|
Параметры метки
|
По стандарту
|
Выберите, чтобы обеспечить соответствие базовому стандарту. Отмените, чтобы изменить параметры метки видов.
| Название |
Выберите заголовок, который будет отображаться в метке видов, или введите собственный заголовок. |
Шрифт |
Задает шрифт названия в метке вида. |
| Метка |
Задает внешний вид буквенного обозначения, соответствующего метке в родительском виде. |
Шрифт |
Задает шрифт метки в метке вида. |
| Масштаб |
Выберите метку масштаба или введите собственную метку. |
Шрифт |
Задает шрифт для масштаба в метке вида. |
| Разделитель |

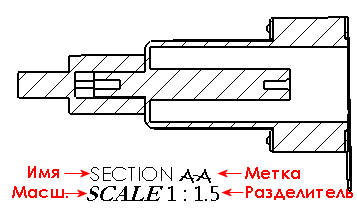

Выберите вариант отображения масштаба:
-
Чтобы масштаб отображался в виде двух чисел, между которыми стоит разделитель, выберите один из следующих вариантов:
-
Чтобы масштаб отображался в виде пропорции, за которой следует X, выберите # X.
-
Чтобы скрыть масштаб, выберите значение <Нет>.
|
Шрифт |
Задает шрифт для разделителя в метке вида. |
| Вложенный |
Отображает метку вида с именем и обозначением, расположенными одно над другим в верхней части значения масштаба. |
|
|
| Поточный |
Отображает имя и обозначение в одной строке. |
|
|
|
|
Отобразить метку над видом
|
Отображение метки над видом. |
Слой
|
Слой
|
Выберите слой. Сначала требуется создать слои для чертежа, прежде чем их можно будет выбрать для свойств документа.
|
Настройки метки видов в слое документа заменяют настройки метки Тип линии.
Сечение/размер вида
|
Масштабировать по высоте букв стрелки разреза
|
Выберите этот параметр, чтобы размер конца стрелки в сечениях автоматически изменялся в соответствии с высотой букв в сечении, если стрелки сечения имеют шрифт, отличный от шрифта текста стрелок сечения.
Отмените выбор этого параметра, чтобы изменить размеры стрелки.
|
|
Стиль
|
Устанавливает тип стрелки для видов сечения.
Тип стрелки для разрезов можно задать независимо от типа стрелок для размеров.
|
Полусечение
Стандартное отображение
|
Отображает обе стрелки. |
|
Альтернативное отображение
|
Отображает одну стрелку. |
|
Общее отображение
|
Скрывает выступы разрезающей линии на разрезе.
|
Выбрано (выступы скрыты)
|
|
Не выбрано (выступы отображаются)
|
|
