В таблицах размеров листового металла хранятся свойства для назначенного материала. Доступ к таблице размеров листового металла можно получить в окне PropertyManager при создании базовой кромки.
Используйте таблицу размеров листового металла, чтобы назначить следующие элементы:
- Размер (толщина)
- Допустимый радиус сгиба
- Коэффициент K
Существует два типа таблиц размеров:
- Простые Простые таблицы размеров содержат коэффициент K, значения размеров, толщину и доступные радиусы.
- Комбинированная таблица размеров/таблица сгибов. Предусмотрена возможность использования таблицы размеров и сгибов в одной. В такой таблице объединяется таблица допусков сгибов и таблица уменьшения сгибов, что позволяет указать значения размеров.
После создания базовой кромки доступ к таблице размеров листового металла можно получить, нажав правой кнопкой мыши на элемент
Листовой металл
в дереве конструирования FeatureManager и выбрав
Редактировать элемент.
Используйте единую таблицу размеров/сгибов листовых металлов для указания значений толщины и сгибов.
Изменение значений таблиц размеров по умолчанию
Можно использовать таблицу размеров листового металла, чтобы установить значения для всей детали. Это называется параметр по умолчанию. Однако можно изменять коэффициент K, допуск сгиба и величину уменьшения сгиба для каждого элемента или сгиба. Это можно сделать в PropertyManager, выбрав Допуск сгиба пользователя и выбрав нужный параметр.
Можно использовать таблицу размеров листового металла, чтобы установить значения для всей детали. Это называется параметр по умолчанию. Однако для определенных элементов (кроме базовых кромок) можно применять значения радиуса сгиба, которые отличаются от значений по умолчанию, представленных в таблице размеров листового металла.
- Если выбран параметр Использовать радиус по умолчанию, можно использовать одно общее значение сгиба из таблицы размеров листового металла для всех последующих элементов.
- Если выбран параметр Используйте таблицу размеров, используемое значение радиуса сгиба будет отличаться от значения по умолчанию из таблицы размеров листового металла.
- Если отключить параметры Использовать радиус по умолчанию и Использовать таблицу размеров, можно ввести значение радиуса сгиба.

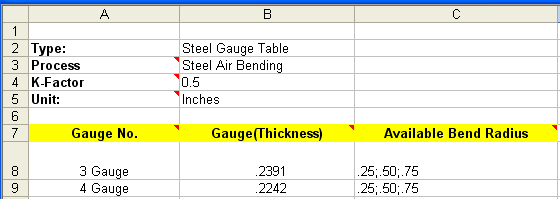

Создание таблицы размеров листового металла
Таблицы содержатся в приложении SolidWorks и находятся в следующей папке: каталог_установки\lang\язык\Таблицы размеров листового металла.
При создании таблицы размеров листового металла используйте двоеточие - ; - в качестве разделителя значений.

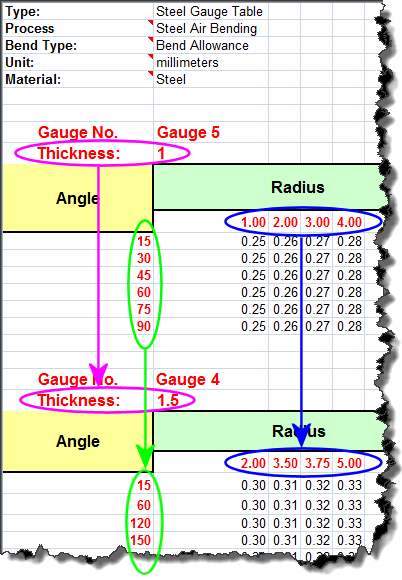

В таблицах размеров значения радиусов и углов сгиба могут отличаться. Тем не менее, значения толщины и радиусов необходимо указывать в порядке возрастания.
