Ввести значение высоты бобышки
|

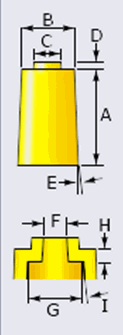

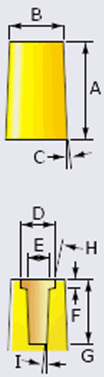

Задание параметров бобышки.
- A. Определяет высоту бобышки
- B. Определяет диаметр бобышки
- C. Определяет диаметр уступа бобышки
- D. Определяет высоту уступа бобышки
- E. Определяет угол уклона основной бобышки
- F. Определяет диаметр внутреннего отверстия
- G. Определяет диаметр внутренней цековки
- H. Определяет глубину внутренней цековки
- I. Определяет угол уклона внутреннего отверстия
Чтобы не добавлять этот шаг в бобышку, можно задать для параметра Высота шага значение 0.
Для параметра Диаметр необходимо указать диаметр верхней части бобышки, а не нижней части. Это обеспечит надлежащее сопряжение верхней части головки бобышки с верхней частью резьбы бобышки.
|
| |
Выбрать сопрягаемую грань |
Активирование окна Сопряжение грани  и выключение окна Высота бобышки. |
|
Сопряжение грани
|
Выберите грань для сопряжения с верхней частью бобышки. Программа автоматически рассчитает высоту бобышки. Если изменить высоту сопрягаемой грани, высота бобышки также изменится. Можно выполнить сопряжение бобышки с гранью, которая не соприкасается с бобышкой. Например, сопрягаемая грань и бобышка могут находиться рядом.
На изображении сопрягаемая грань показана внизу крышки (прозрачная). Высота бобышки вычисляется автоматически на основе сопрягаемой грани. Выделенные зеленым цветом грани показывают сопрягаемую грань, соприкасающуюся с бобышкой. Монтажная шпилька проходит через крышку.
|
 |
Выбрать значение зазора для высоты бобышки |
Можно задать зазор для высоты бобышки и откорректировать значение с помощью поворотных стрелок. Зазор — это расстояние между двумя бобышками, которое рассчитывается в качестве смещения до указанного значения высоты. |
