2D сечения

Вы создаете 2D сечения из 3D геометрии или используете плоские поверхности или эскизы на поверхности сечения для определения тел, необходимых для проведения анализа. Вы используете PropertyManager 2D Упрощение для создания сечения.

Сечение твердых тел

Можно создать тела в 2D путем разделения твердых тел с помощью плоскости сечения.

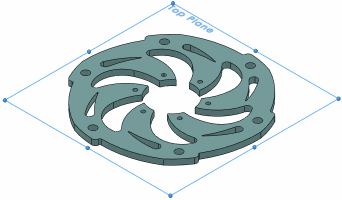

В примере плоскостного напряжения диска, показанного ниже, воспользуйтесь верхней плоскостью для извлечения 2D модели из 3D геометрии.

3D модель 2D сечение

В примере осесимметричности соединения болт-гайка выберите любую плоскость, пересекающую твердое тело, и ось вращения.

Головка болта и геликоидная резьба не моделируются.
3D модель 2D сечение

Использование плоских поверхностей или эскизов

Можно создать тела плоской поверхности или эскизы на плоскости сечения для создания 2D сечений.

Пример показывает трехточечный изгиб на пластине под плоской деформацией с телами плоскости, созданными на плоскости сечения.
