Симметричные ограничения твердотельных моделей

В твердотельных моделях каждую грань, которая совпадает с плоскостью симметрии, следует предотвратить от движения в направлении по нормали. Тип Симметричное ограничение автоматически применяет настоящее условие ко всем выбранным граням. Плоскости симметрии должны быть перпендикулярны друг другу.

Симметрия требует, чтобы форма, ограничения, нагрузки и свойства материала были симметричны. В целом, использование симметрии не рекомендуется для частотных исследований и исследований потери устойчивости.

Ниже следуют несколько примеров моделей, симметричных по отношению к одной или нескольким плоскостям.

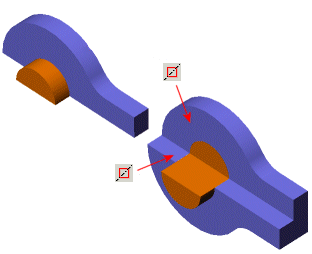

Данная модель симметрична относительно одной плоскости. Вы можете подвергнуть анализу половину модели. Примените тип ограничения Симметричное для симметричных поверхностей.
Данная модель симметрична относительно двух плоскостей. Можно подвергнуть анализу четверть модели. Примените тип ограничения Симметричное для симметричных поверхностей.
Настоящая модель осесимметрична. Можно подвергнуть анализу половину или четверть модели. Примените тип ограничения Симметричное для симметричных граней. Угол между гранями симметрии должен составлять 90 градусов для одной четверти модели.
