Для моделей оболочек симметрия требует, чтобы грани совпадающие с плоскостями симметрии были застрахованы от перемещения в перпендикулярном направлении и от вращения вокруг двух других ортогональных направлений. Плоскости симметрии должны быть перпендикулярны друг другу.
Для поверхностных фигур симметричные ограничения применяются к граням, совпадающим с плоскостью симметрии модели по толщине модели.
Чтобы применить симметричное ограничение к граням или кромкам оболочки, используйте Симметричное крепление в разделе Дополнительно в PropertyManager Крепление. Кромки оболочки должны быть плоскими. Грани оболочки должны лежать на перпендикулярных плоскостях симметрии.
Симметрия требует, чтобы форма, ограничения, нагрузки и свойства материала были симметричны. В целом, использование симметрии не рекомендуется для частотных исследований и исследований потери устойчивости.
Следующие примеры объясняют наложение симметричных ограничений к разным геометрическим объектам:
Листовой металл с сеткой элементов оболочки
Плоскостная симметрия

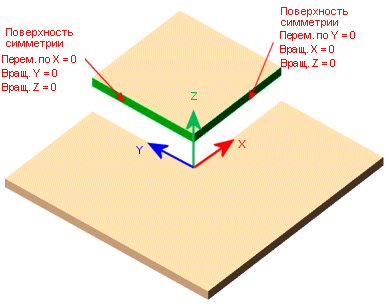

Предположим, что эта модель симметрична по двум плоскостям. Вы можете подвергнуть анализу четверть модели. Симметричное ограничение автоматически применяет условия перемещений и вращений к выбранным граням. Грани должны быть перпендикулярны друг другу.
Осевая симметрия

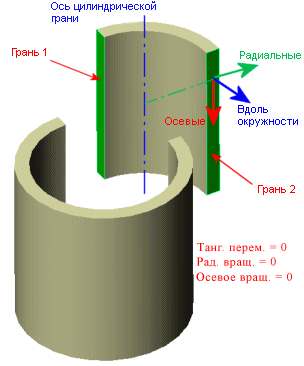

Настоящая модель осесимметрична. Можно подвергнуть анализу половину или четверть модели. Симметричное ограничение автоматически применяет условия перемещений и вращений к выбранным граням.
Поверхности
Плоскостная симметрия

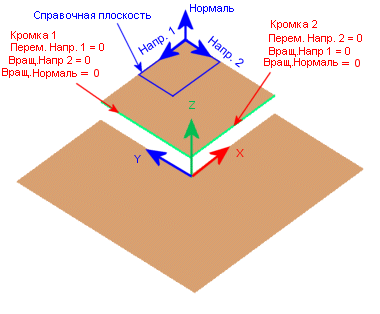

Эта поверхность модели симметрична относительно двух плоскостей. Вы можете подвергнуть анализу четверть модели. Примените Симметричное ограничение к кромкам оболочки. Выбранные кромки должны быть перпендикулярны друг другу.
Осевая симметрия

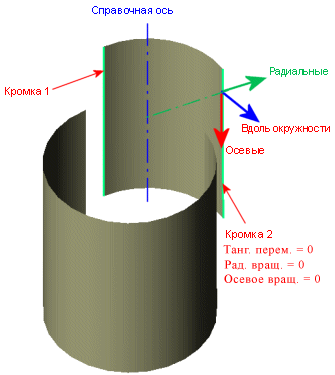

Эта поверхностная модель осесимметрична. Можно подвергнуть анализу половину или четверть модели. Примените Симметричное ограничение к кромкам оболочки.
