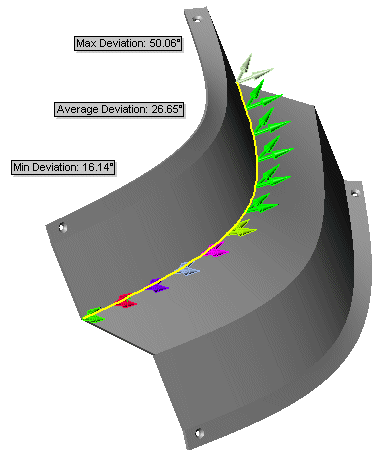

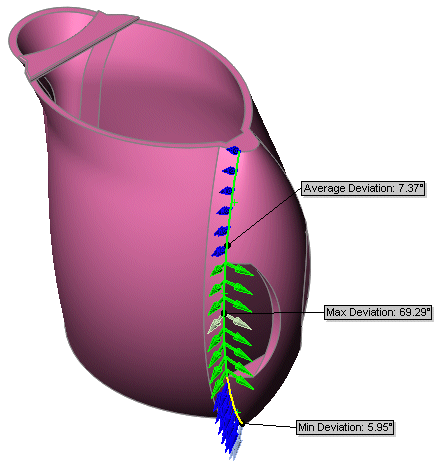

Инструмент Анализ отклонения – это инструмент диагностики, с помощью которого рассчитывается угол между гранями. Можно выбрать одну кромку или несколько кромок. Кромки могут быть между гранями на поверхности, или любые кромки на твердом теле.
При использовании инструмента

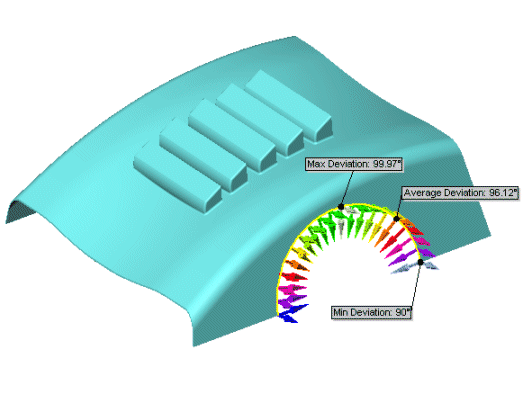

Анализ отклонения можно вносить изменения в результаты, контролируя соответствующие объекты модели. Например, при исследовании кромки вдоль элемента Заполнение поверхности результаты анализа отклонения варьируются в соответствии со следующим:
| Управление кривизной |
Выберите Контакт или Касательный. Обычно при выборе значения Касательный отклонение между смежными гранями меньше. |
| Оптимизировать поверхность |
Пользуйтесь стандартной заплатой или, используя две, три и четыре боковые кромки, примените параметр Оптимизировать поверхность для использования более эффективной упрощенной заплаты. |
