PropertyManager Анализ отклонения

Инструмент Анализ отклонения – это инструмент диагностики, с помощью которого рассчитывается угол между гранями.

Чтобы применить анализ отклонения:

  1. Откройте модель с кромками, которые нужно исследовать.

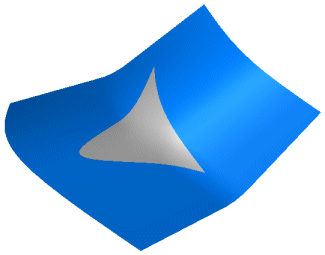

    Пример модели с использованием заполнения поверхности

  2. Нажмите кнопку Анализ отклонения на панели инструментов "Инструменты" или выберите Инструменты > Анализ отклонения.

    Появится окно PropertyManager Анализ отклонения.

  3. В разделе Настройки для анализа выберите в графической области кромки, которые необходимо проверить.
  4. С помощью бегунка выберите Количество образцовых точек , чтобы включить их в анализ.

    Количество точек основано на размере клиентской области окна. Если выбрать более одной кромки, образцовые точки будут распространяться поперек выбранных кромок, пропорционально длине кромки.

  5. Нажмите Вычислить.

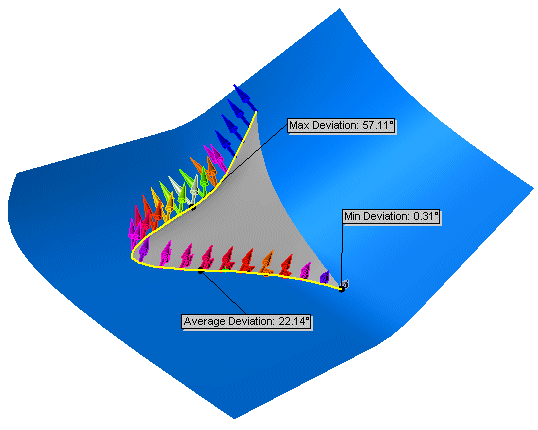

    Цветные стрелки показывают величину отклонения. Появятся результаты для следующих критериев между смежными гранями:

    Максимальное отклонение Ошибка максимального отклонения вдоль выбранной кромки.
    Минимальное отклонение Ошибка минимального отклонения вдоль выбранной кромки.
    Среднее отклонение Среднее между максимальными и минимальным значениями вдоль выбранной кромки.
    Можно изменить цвета отображения для параметров Максимальное отклонение и Минимальное отклонение. Если требуется изменить цвета, выберите Редактировать цвет, чтобы отобразить цветовые палитры, затем выберите цвет для каждого типа отклонения и нажмите Вычислить, чтобы применить новые цвета.
