Добавление и удаление объектов эскиза в блоках

Можно добавить или удалить объекты эскиза. При удалении объектов эскиза из блока, такие объекты эскиза переходят из уровня блока на следующий уровень. Добавление блока меняет процесс на противоположный.

Параметр Добавить/Удалить блок полезен при наличии сложного эскиза, например, импортированного файла, и Вы хотите использовать выбранные объекты эскиза в качестве блоков..

Чтобы добавить/удалить блок:

  1. В режиме Редактировать эскиз выберите Блок FM_block_sketch.gif в дереве конструирования FeatureManager.
  2. Нажмите Редактировать блок Tool_Edit_Block_Block.gif (панель инструментов «Блок») или выберите Инструменты > Блоки > Редактировать .

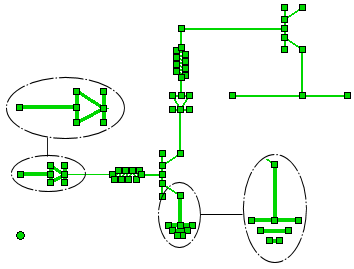

    Схема является отдельным блоком:

  3. Нажмите Добавить/удалить объекты Tool_Add-Remove_Block.gif (панель инструментов «Блок») или Инструменты > Блоки > Добавить/Удалить объекты.
  4. В PropertyManager в разделе Объекты блока выберите объекты для добавления или удаления..

    Отмеченные объекты эскиза будут удалены из блока:

  5. Нажмите PM_OK.gif, щелкните угло подтверждения блока block_confirmation_corner.gif и закройте эскиз.

    Выбранные элементы по-прежнему являются частью эскиза, но переведены на уровень эскиза.
