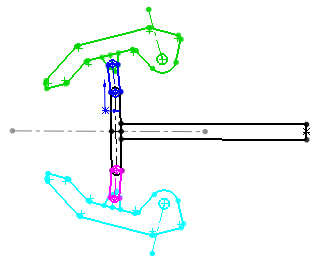

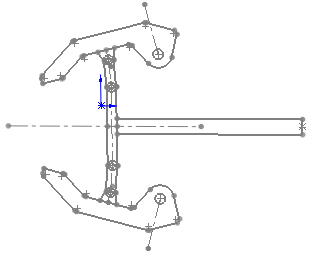

Создание блоков

Можно создать блок из одного объекта эскиза или из комбинации нескольких объектов эскиза.

Чтобы создать блоки:

  1. Создайте эскиз.


  2. Нажмите Создать блок Tool_Make_Block_Block.gif (панель инструментов «Блок») или выберите Инструменты > Блок > Создать .

    Инструменты блока также будут доступны при нажатии правой кнопкой мыши на Блок FM_block_sketch.gif в дереве конструирования FeatureManager.

  3. Выберите объекты эскиза, которые требуется создать как блок, для параметра Объекты блока.


  4. Нажмите PM_OK.gif.
  5. Повторите шаги 2-4 для каждого из оставшихся объектов эскиза.

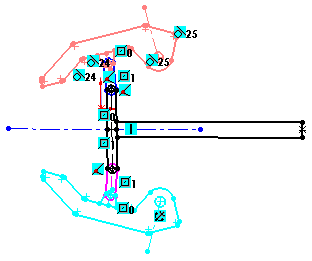

  6. Переведя эскиз в режим редактирования, добавьте необходимые взаимосвязи.


  7. Сохраните деталь.

    При создании блока можно указать Точку вставки, которую можно использовать при вставке блока.
