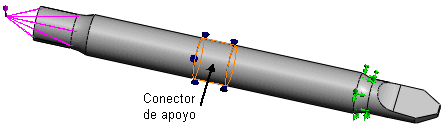

Las imágenes muestran dos formas deformadas de un eje con una sujeción de rodamiento. Se aplica una carga remota vertical a uno de los lados. Se aplica un conector de apoyo sobre una cara cilíndrica dividida del eje.
Cuando se selecciona la opción Permitir alineación automática, la cara cilíndrica del conector de apoyo gira fuera de su eje. Cuando la opción se desactiva, la cara cilíndrica se restringe de la rotación fuera del eje y se desarrollan momentos en la cara cilíndrica.
El comportamiento del eje mostrado a continuación es idéntico para un conector de rodamiento entre el eje y un receptáculo. La magnitud de las tensiones puede ser diferente. La sujeción de rodamiento presupone que el receptáculo es rígido e inmóvil, mientras que el conector de rodamiento presupone que el receptáculo es flexible.
 |
| Se selecciona la opción Permitir alineación automática.
|
 |
| Se desactiva la opción Permitir alineación automática.
|
