Propiedades de documento - Tablas de taladros

Puede especificar configuraciones de dibujo de nivel de documento para las tablas de taladros. Disponible sólo para dibujos.

Para abrir esta página, con un documento abierto, haga clic en Opciones (barra de herramientas Estándar), seleccione la pestaña Propiedades de documento y, por último, seleccione Tablas > Taladro.

Texto

Fuente Haga clic para modificar la fuente.

Precisión de ubicación

Precisión de unidad Seleccione el número de dígitos después de la coma decimal para el valor de ubicación del taladro.

Control alfanumérico

Seleccione letras o números para la secuenciación de etiquetas de tabla de taladros.

A, B, C Antecede al número de secuencia de rótulo del taladro con una letra.
1, 2, 3 Define la secuencia de rótulo del taladro como un número.

Indicador de origen

Indicador de origen Seleccione un estándar que gobierne la visualización del origen o seleccione Por estándar para usar el estándar de dibujo general.

ANSI, BSI:

ISO, GB:

DIN, JIS, GOST:

Áng. de rótulo/Equidist. desde centro de perfil


Ángulo

El ángulo que la etiqueta realiza con una línea vertical a través del centro del taladro


Equidistanciar

La distancia desde la etiqueta hasta el perfil del taladro
Combinar rótulos iguales Seleccione esta opción para combinar elementos con las mismas etiquetas en una fila.

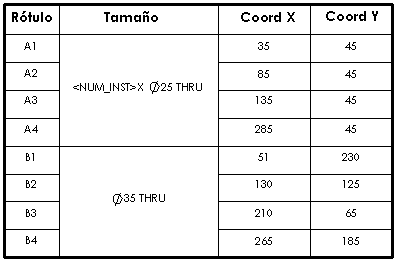

Combinar tamaños iguales Seleccione esta opción para combinar taladros del mismo tamaño en varias filas.
Mostrar la letra y el número de los tamaños de taladro en pulgadas ANSI Muestra los tamaños de taladro de pulgada ANSI con letras o números. Los taladros creados con la herramienta Asistente para taladro muestran los mismos tamaños que las Especificaciones de taladro.

Utilizando el tipo de taladro

Sin utilizar el tipo de taladro
Mostrar centros de taladros Seleccione para mostrar centros de taladros.
Actualizar automáticamente la tabla de taladros Seleccione para actualizar la tabla de taladros cuando agregue o elimine componentes en el ensamblaje asociado.
Reutilizar etiquetas eliminadas Seleccione para utilizar etiquetas eliminadas.

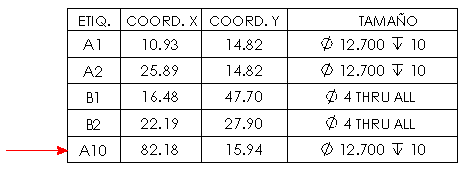

Agregar una nueva fila al final de la tabla Seleccione para agregar una nueva fila en la parte inferior de la tabla.
