Puede especificar configuraciones de dibujo de nivel de documento para listas de materiales. Disponible para todos los tipos de documentos.
Para abrir esta página, con un dibujo o una lista de materiales de ensamblaje abierto, haga clic en Opciones
(barra de herramientas Estándar), seleccione la pestaña Propiedades de documento y, por último, seleccione .
Visualización de cantidad cero
|
Líneas discontinuas
|
I |
Seleccione una opción de visualización para la columna Cantidad cuando el componente de un ensamblaje falte en una configuración. |
|
Cero
|
|
|
En blanco
|
|
Componente que falta
|
Conservar la fila para el componente que falta
|

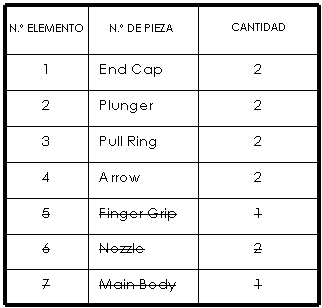

Seleccione para listar los componentes de ensamblaje que faltan en una configuración. Seleccione Mostrar con texto tachado para tachar en el listado el componente faltante.
 |
|
|
|
|
|
|
|
No agregar "CANT." junto al nombre de la configuración
|
Seleccione para eliminar la palabra.
CANT. de la columna de configuración.
Debe seleccionar esta opción antes de insertar una LDM. Si la selecciona después de que existe una LDM, la opción deja de surtir efecto.
|
|
No copiar nombre de columna CANT. desde plantilla
|
Seleccione para usar el nombre de la configuración anexado por la cadena /CANT. para el encabezado de columna de cantidad. |
|
Restringir LDM de sólo nivel superior a una configuración
|
Seleccione para limitar las LDM de Sólo nivel superior a una configuración. Cuando se cambia la configuración en la LDM, la etiqueta para la columna Cantidad no cambia. |
|
Actualización automática de la LDM
|
Seleccione para actualizar la LDM cuando agregue o elimine componentes en el ensamblaje asociado. |
