Sobre caras esféricas

Esta opción se puede usar sólo cuando todas las caras seleccionadas son esféricas. Cada cara puede tener un centro diferente. Las direcciones radial, de latitud y de longitud para cada cara están basadas en su propio centro.

Atributo Valor
Posibles GDL para mallas sólidas 3 traslaciones
Posibles GDL para mallas de vaciado 3 traslaciones y 3 rotaciones
Posibles GDL para cabezas de armadura 3 traslaciones
Símbolo 3D
traslación rotación
Entidades seleccionables Caras esféricas solamente
Traslaciones

Radial

Longitud

Latitud
Rotaciones (para vaciados solamente)

Alrededor de la dirección radial

Alrededor de la dirección de longitud

Alrededor de la dirección de latitud

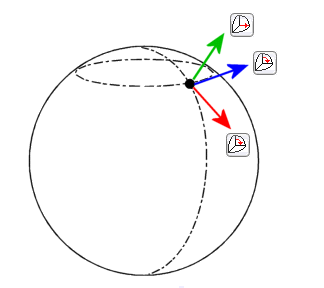

Las direcciones radial, de latitud y longitud de una cara esférica se ilustran en la figura. Use Vista previa para identificar las direcciones de latitud y longitud.

Ejemplo


La cara esférica de la pieza reflector que se muestra en la figura sólo puede girar en cuanto a la latitud. Si las traslaciones en las otras dos direcciones se establecen en cero, se cumplirá esta condición.

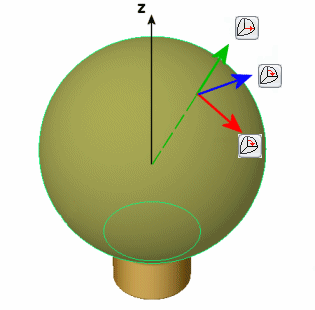

Una pieza de asa Utilice el tipo de restricciónSobre cara esférica para establecer en cero las traslaciones en las direcciones radial y de latitud. Use Vista preliminar para identificar las direcciones de latitud y longitud.
