El selector de operaciones es una barra de herramientas flotante y sensible al contexto que se utiliza para distinguir entre diferentes tipos de operaciones de DimXpert.
Las opciones del selector de operaciones disponibles dependen de la cara seleccionada y el comando activo. Utilice el selector de operaciones para todas las selecciones de operaciones:
- Cotas
- Referencias
- Tolerancias geométricas
- Esquemas de tolerancias automáticas
- Creación de matrices
El orden de operaciones en el selector de operaciones se basa en su complejidad:
- Operaciones básicas como planos, cilindros y conos se encuentran a la izquierda.
- Las operaciones compuestas como taladros refrentados, muescas, ranuras y matrices se encuentran en el medio.
- Las operaciones compuestas como los taladros compuestos y los puntos de intersección se encuentran a la derecha. Las operaciones compuestas requieren selecciones adicionales.
Dentro de DimXpert, una cara única puede definir generalmente múltiples tipos de operaciones de fabricación que requieren diferentes cotas y tolerancias.
Ejemplo: Uso del selector de operaciones

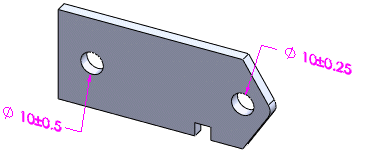

Si desea utilizar el selector de operaciones para crear cotas de tamaño individuales para una matriz de taladros:
- Abra una pieza para acotarla con DimXpert para piezas.
- Haga clic en Cota de tamaño
(barra de herramientas DimXpert) o en .
- Seleccione la cara del taladro izquierdo.
El selector de operaciones se predetermina en la matriz de taladro 2X.
- Haga clic en Taladro
en el selector de operaciones.
- Haga clic en la zona de gráficos para colocar la cota.
- En el PropertyManager, en Tolerancia/Precisión, escriba 0.5 para Variación máxima
.
- Haga clic en
.
- Repita el procedimiento para el taladro derecho utilizando los valores de tolerancia predeterminados.
