Belge Özellikleri - Yardımcı Görünüm Etiketleri

Yardımcı görünüm etiketleri için belge düzeyinde draft ayarları belirtebilirsiniz.

Bu sayfayı açmak için, bir teknik resim açıkken Seçenekler öğesini (Standart araç çubuğu) tıklayın, Belge Özellikleri sekmesini ve sonra da Görünüm Etiketleri > Yardımcı'yı seçin.

Taban yardımcı görünüm standardı

Taban yardımcı görünüm standardı

Yardımcı ok metni

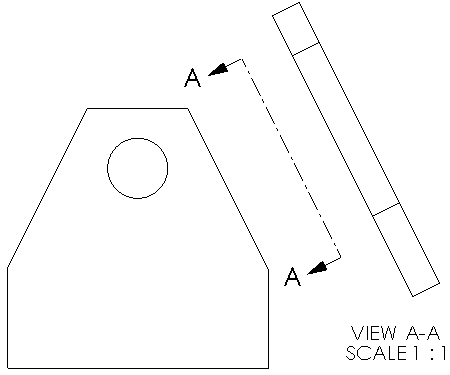

Görünüm Etiketi Metni Örneği

Etiket seçenekleri

Standart için Taban standarda uymak için işaretleyin. Görünüm etiketi parametrelerini değiştirmek için işareti kaldırın:
  • İsim. Görünüm etiketinde görüntülenecek bir başlık seçin veya kendi başlığınızı yazın.
  • Etiket. Üst öğe görünümündeki etikete denk gelen etiket harfinin görünüm etiketinde nasıl göründüğünü seçin.
  • Ölçek. Ölçek için bir etiket seçin veya kendi etiketinizi yazın.
  • Sınırlayıcı. Bir ölçek görüntüleme seçeneği belirleyin:
    • Ölçeği bir sınırlayıcının ayırdığı iki numara ile sunmak için şunu seçin:
      • X:X
      • X/X
      • (X:X)
      • (X/X)
    • Ölçeği arkasından X gelen iki sayının oranı olarak sunmak için # X seçimini yapın.
    • Ölçeği gizlemek için, <Hiçbiri> seçeneğini belirleyin.
  • Bir etiket görünüm seçeneği:
    • Yığılmış. Görünüm etiketini isim ve etiket ölçeğin üstüne yığılmış şekilde göster.
    • Çizgide. İsim ve etiketi aynı çizgide göster.
Etiketi görünümün üstünde görüntüle Etiketi görünümün üzerinde görüntülemek için işaretleyin.

Etiket Seçenekleri Örnekleri

İsim GÖRÜNÜM
YARDIMCI
<Hiç>
Etiket X
X-X
X X
<Hiç>
Ölçek ÖLÇEK
ÖLÇEK:
<Hiç>
Sınırlayıcı X:X
X/X
(X/X)
(X:X)
#X
<Hiç>
