Belge Özellikleri - Kesit Görünüm Etiketleri

Kesit görünümü etiketleri için belge seviyesinde draft ayarları belirtebilirsiniz.

Bu sayfayı açmak için bir teknik resim açıkken, Seçenekler simgesini (Standart araç çubuğu) tıklayın, Belge Özellikleri sekmesini ve ardındanGörünüm Etiketleri > Kesitini seçin.

Genel drat standardı

Genel draft standardı

Seçili Draft Standardı sayfası ayarlarından miras alındı.

Taban kesit görünüm standardı

Taban kesit görünüm standardı
Bir standart seç:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Çizgi stili

Kaynak görünüm için kesit çizgisi stilini ve kalınlığını belirtin.

Standart Görünüm Kaynak pencerede sürekli kesit çizgisi gösterir.
Alternatif Görünüm Kaynak görünümde ayrılmış bir kesit çizgisi görüntüler.

Kesit ok metni

Yazı Tipi

Yazıtipini değiştirir.

Etiket Seçenekleri

Standart için
Taban standarda uymak için işaretleyin. Görünüm etiketi parametrelerini değiştirmek için işareti kaldırın:

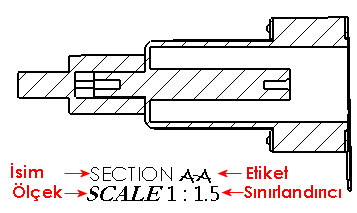

İsim Görünüm etiketinde görüntülenecek bir başlık seçin veya kendi başlığınızı yazın. Yazı Tipi Görünüm etiketi başlığının yazı tipini belirler.
Etiket Üst öğe görünümünde etikete denk gelen harfin görünümünü belirler. Yazı Tipi Görünüm etiketindeki etiketin yazı tipini belirler.
Ölçek Ölçek için bir etiket seçin veya kendi etiketinizi yazın. Yazı Tipi Görünüm etiketindeki ölçeğin yazı tipini belirler.
Sınırlayıcı Ölçek görünüm seçeneğini belirler:
  • Ölçeği bir sınırlayıcı ile ayrılmış iki sayı ile göstermek için seçim yapın:
    • X:X
    • X/X
    • (X:X)
    • (X/X)
  • Ölçeği arkasından X gelen iki sayının oranı olarak göstermek için # X seçimini yapın.
  • Ölçeği gizlemek için<Hiçbiri>seçeneğini belirleyin.
Yazı Tipi Görünüm etiketindeki sınırlayıcının yazı tipini belirler.
Yığılmış İsim ve etiket içeren görünüm etiketini ölçeğin üstüne yığılmış olarak gösterir.
Çizgide İsim ve etiketi aynı çizgide gösterir.
Etiketi görünümün üstünde görüntüle Etiketi görünümün üstünde gösterir.

Katman

Katman
Bir katman seçin.
Teknik resim katmanlarını, belge özellikleri için seçmeden önce oluşturmalısınız.
Görünüm etiketi belge katman ayarları, görünüm etiketi Çizgi stili ayarlarının üstüne yazılır.

Kesit/görünüm boyu

Kesit görünümü oku harf yüksekliği ile ölçeklendir Kesit görünümü okları kesit ok metni yazı tipini izlemiyorsa, kesit görünümlerinin ok başı boyutunun kesit görünümü harf yüksekliği ile otomatik olarak ölçeklendirilmesi için bu onay kutusunu işaretleyin.

Ok ölçümlendirmelerini değiştirmek için işareti kaldırın.
Stil Kesit görünümleri için bir ok tipi belirler.



Kesit görünümlerinin ok tipi ölçümlendirmelerin ok tipinden bağımsız olarak belirlenebilir.

Yarım kesit

Standart Görünüm
 Her iki oku da görüntüler. half-section-standard.gif
Alternatif Görünüm
 Tek ok görüntüler. half-section-alternative.gif

Genel görüntüleme

Kesit görünümü kesme çizgisi omuzlarını gizle. Seçili (omuzlar gizlenir)
İşareti kaldırılmış (omuzlar görüntülenir)
