İnce Ekstrüzyonlar için Birden Çok Kontur Seçme

Bu örnekte, bir model üzerinde ince unsurlar oluşturmak üzere çizim konturları seçersiniz.

wn2013_thin_extrude1
  1. install_dir\samples\whatsnew\parts\thin_extrude.sldprt dosyasını açın.
  2. Sınır Yüksekliği/Tabanı OTTool_Extruded_Boss_Base_Features.gif(Unsurlar araç çubuğu) öğesine tıklayın.

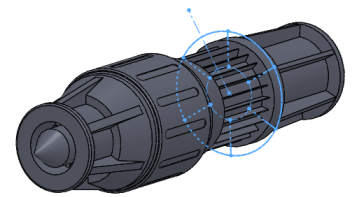

  3. Açılır FeatureManager tasarım ağacında, Çizim9'u seçin.

    Çizim9, PropertyManager'ın Seçili Kontürler öğesinin içinde görünür.

  4. İnce Unsur altında, KalınlıkPM_thickness.gif için 1,00 mm yazın.

    wn2013_thin_extrude3

  5. PropertyManager'da, Seçili Kontürler'i tıklayın.

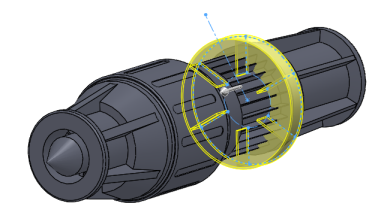

  6. Grafik alanında, halka içindeki altı çizim çizgisinden her birini seçin.

    wn2013_thin_extrude4

    Çizim çizgileri, Seçili Kontürler altında listelenir.

  7. Çizim düzleminin derinliğini ayarlamak için grafik alanındaki tutamacı 30 mm'ye çekin.

    wn2013_thin_extrude6

  8. PM_OK.gif öğesini tıklayın.

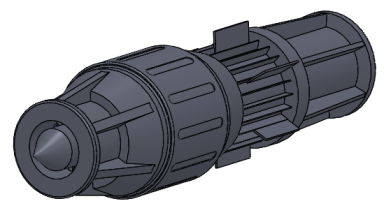

    Kanatçıklar modele eklenir.

    wn2013_thin_extrude5
