根据扫描特征的类型设定 PropertyManager 选项。
选项
| |
方向/扭转类型
|
控制轮廓 在沿路径 扫描时的方向。选项有：
|
| |
|
|
随路径变化
|
截面相对于路径仍时刻处于同一角度。 当您选择随路径变化时，在小型和不均匀曲率沿路径波动引起轮廓不能对齐的情况下，选项可使轮廓稳定。
|
|
保持法向不变
|
截面时刻与开始截面平行。
|
|

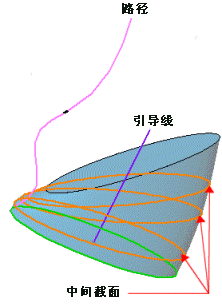

随路径和第一引导线变化
|
|
选择随路径和第一条引导线变化，中间截面的扭转由路径到第一条引导线的向量决定。在所有中间截面的草图基准面中，该向量与水平方向之间的角度保持不变。
|
|
随第一和第二引导线变化
|
选择随第一条和第二条引导线变化，中间截面的扭转由第一条引导线到第二条引导线的向量决定。在所有中间截面的草图基准面中，该向量与水平方向之间的角度保持不变。
|
|
沿路径扭转
|
沿路径扭转截面。在定义方式下按度数、弧度、或旋转定义扭转。
|
此范例显示一个旋转。
|
|
以法向不变沿路径扭曲
|
通过将截面在沿路径扭曲时保持与开始截面平行而沿路径扭曲截面。
|
此范例显示一个旋转。
|
|
| |
定义方式（在“方向/扭转类型”中的“沿路径扭转”或“以法向不变沿路径扭曲”被选中时可用）。 |
选取以下选项之一：
|
扭转定义
|
定义扭转。选择度数、弧度、或反转。
|
|
扭转角度
|
在扭转中设定度数、弧度、或反转数。
|
|
| |
路径对齐类型（在方向/扭转类型中的随路径变化被选中时可用）。 |
当路径上出现少许波动和不均匀波动，使轮廓不能对齐时，可以将轮廓稳定下来。选项有： |
| |
|
|
无
|
垂直于轮廓而对齐轮廓。不进行纠正。
|
|
最小扭转
|
（只对于 3D 路径）。阻止轮廓在随路径变化时自我相交。
|
|
方向向量
|
以为方向向量所选择的方向对齐轮廓。选择设定方向向量的实体。
|
|
所有面
|
当路径包括相邻面时，使扫描轮廓在几何关系可能的情况下与相邻面相切。
|
|
|
方向向量（在路径对齐类型中的方向向量被选中时可用） |
选择一基准面、平面、直线、边线、圆柱、轴、特征上顶点组等来设定方向向量。
|
| |
合并切面
|
如果扫描轮廓具有相切线段，可使所产生的扫描中的相应曲面相切。保持相切的面可以是基准面、圆柱面或锥面。其它相邻面被合并，轮廓被近似处理。草图圆弧可以转换为样条曲线。
|
| |
显示预览
|
显示扫描的上色预览。消除选择以只显示轮廓和路径。
|
| |
合并结果
|
将实体合并成一个实体。
|
| |

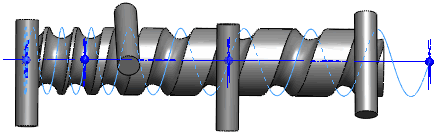

与结束端面对齐
|
将扫描轮廓继续到路径所碰到的最后面。扫描的面被延伸或缩短以与扫描端点处的面匹配，而不要求额外几何体。此选项常用于螺旋线。
|
| |
| 选择与结束端面对齐 |
清除与结束端面对齐 |
|
|
| 螺旋线顶部 |
螺旋线顶部 |
|
|
| 螺旋线底部 |
螺旋线底部 |
|
起始处/结束处相切
起始处相切类型和结束处相切类型。
|
无
|
没应用相切。
|
|
路径相切
|
垂直于开始点路径而生成扫描。 |
薄壁特征
选择以生成一薄壁特征扫描。
|
|
| 使用实体特征的扫描 |
使用薄壁特征的扫描 |
|
薄壁特征类型
|
设定薄壁特征扫描的类型。这些选项是：
|
| |
|
单向
|
使用厚度 值以单一方向从轮廓生成薄壁特征。如有必要，单击反向 。
|
|
两侧对称
|
以两个方向应用同一厚度 值而从轮廓以双向生成薄壁特征。
|
|
双向
|
从轮廓以双向生成薄壁特征。为“厚度” 和“厚度” 设定单独数值。
|
|
特征范围
指定您想要特征影响到哪些实体或零部件。
- 对于多体零件，参阅多实体零件中的特征范围.
- 对于装配体，参阅装配体中的特征范围。
