文档属性 - 孔表

可以指定孔表的文档层绘图设定。只可用于工程图。

要打开此页面，请在打开工程图后，单击选项（标准工具栏），选择文档属性选项卡，然后选择表格 > 孔。

文本

字体 单击以修改字体。

位置精度

单位精度 为孔位置值选择小数点后的位数。

Alpha/数字控制

为孔表标签排序选取字母或数字。

A, B, C 在孔表标签排序号前使用一字母。
1, 2, 3 将孔表标签排序定义为一个数号。

原点标志

原点标志 选择一个标准来控制原点显示，或选择依照标准来使用总绘图标准。

ANSI, BSI:

ISO, GB:

DIN, JIS, GOST:

标签角度/从轮廓中心等距


角度

标签与穿过孔中央的垂直直线所构成的角度


偏移

标签到孔轮廓的距离

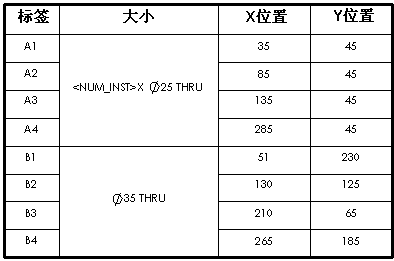

组合相同标签 选取以将条目与相同标签组合在一行中。
组合相同大小 选取以在数行中合并相同大小的孔。
显示 ANSI 英寸字母和数字钻孔大小 使用字母或数字显示孔表中的 ANSI 英寸孔大小。 使用异型孔向导工具生成的孔会显示与使用孔规格所生成的孔相同的大小。

使用孔类型

未使用孔类型
显示孔中心 选择此项可显示孔中心。
自动更新孔表 选择此项可在您对相关装配体添加或删除零部件时更新孔表。

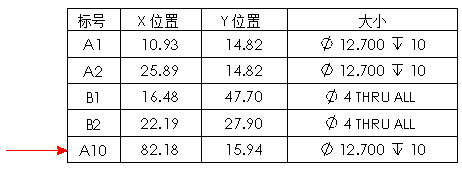

再用删除的标记 选取以使用删除的标记。
在表格末尾添加新行 选取以在表格底部添加新行。
