可以指定材料明细表的文档层绘图设定。适用于所有文档类型。
要打开此页面，请在打开工程图或装配体材料明细表后，单击选项
（标准工具栏），选择文档属性选项卡，然后选择。
零值数量显示
|
虚线
|
I |
选择当某个配置中的装配体零部件遗失时，数量列的显示选项。 |
|
零
|
|
|
空白
|
|

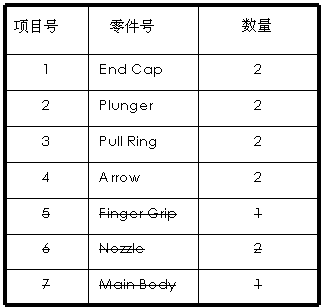

遗失零部件
|
为遗失的零部件保留行
|
选择此选项可列出配置中遗失的装配体零部件。 选择以突出文字显示以突出显示遗失零部件列表。
 |
|
|
|
|
|
|
|
不在配置名称旁边添加"数量"
|
选择此选项可消除配置列
中的文字数量。
您必须选择此选项后才能插入材料明细表。如果您在材料明细表已存在后才选择，则该选项不起作用。
|
|
不从模板复制 QTY 列名称
|
选择此选项可对数量列标题使用附加有 /QTY 字符串的配置名称。 |
|
将仅限顶层材料明细表局限于一个配置
|
选择此选项可将仅限顶层材料明细表限制于一个配置。 在材料明细表中更改配置时，数量列标号不会更改。 |
|
自动更新材料明细表
|
选择此选项可在您对相关装配体添加或删除零部件时更新材料明细表。 |
