使用智能焊接选择工具选择要应用焊缝的面。该工具可在焊缝 PropertyManager 中使用。
所有焊缝都有焊接路径。焊接路径是焊缝围绕模型的路线。
当您生成焊缝时，有两种方法可指定在何处应用焊缝：
- 手工。选取边线或面。您在每次生成具有不连续焊接路径的新焊缝时，必须在焊缝 PropertyManager 中单击新焊接路径。
- 智能焊接选择工具
。将指针拖动到您需要焊缝的面上。软件在您生成不连续的焊接路径时自动生成新的焊接路径。

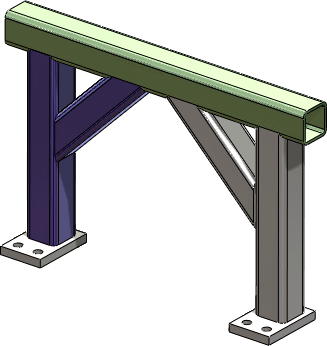

例如，对于以下焊件零件：

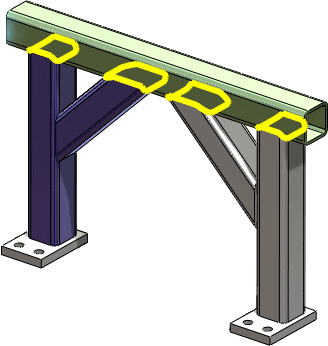

| 您希望在四个支撑横梁中的任何一个横梁和主梁之间生成焊缝。 |
 |
| 您需要生成四个焊接路径。 |
 |
手工选择
您可选择两个面（或一个边线），应用焊缝，然后单击新焊接路径以生成每个额外焊接路径。如果您不单击新焊接路径，则软件会显示一则消息，告诉您所选的边线不能与先前选定的边线一起形成连续焊接链。也就是说，此选择将生成不连续的焊接路径。
智能焊接选择工具
您可将指针拖到每组面上。软件会自动生成新焊接路径，因为它认为每个焊缝之间的路径是不连续的。
视频:智能焊接选择工具
