更改焊缝类型和大小

通过右键单击 FeatureManager 设计树中的焊缝并单击编辑特征 ，您可以根据自己的需要编辑焊缝的任何特征。然而，您还可以在焊接文件夹 中拖动焊缝，以更改焊接符号中焊缝的类型和大小。

1. 在 FeatureManager 设计树中展开焊接文件夹 。
2. 展开要更改的焊接 子文件夹。

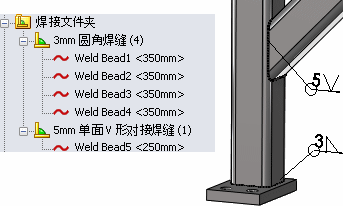

   在此图像中，共有：

   • 四个 3 毫米圆角焊缝
   • 一个 5 毫米单面 V 形对接焊缝



3. 选取要更改的焊缝 ，然后将之拖动到另一焊接 子文件夹，并在指针变成 时将之丢放。
   您可以一次拖动多个焊缝。

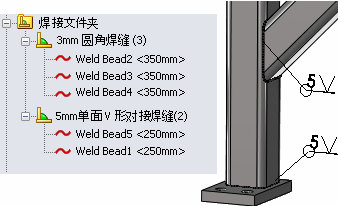

   在此图像中，焊缝 1 移至 5 毫米单面 V 形对接焊缝子文件夹中。



   此时将显示一个对话框，提醒您移动焊缝将改变焊缝大小和类型。

4. 单击确定。

   焊缝将移至新的焊接 子文件夹中，并更新其类型、大小和符号。焊接 子文夹按照您添加到文件夹中的焊缝数量递增。
