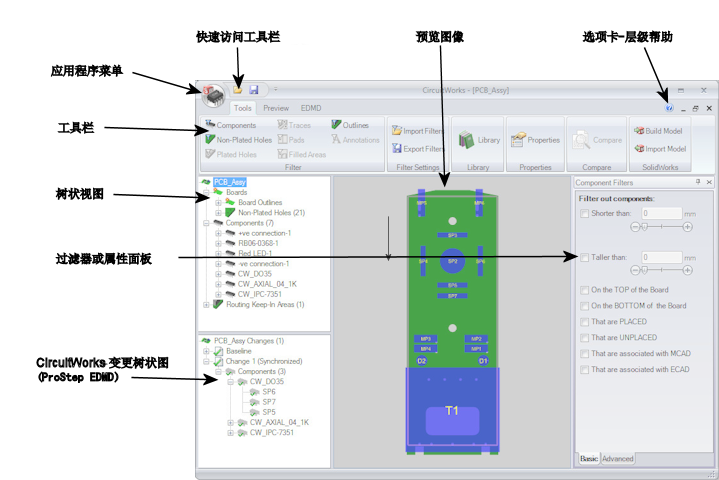

CircuitWorks 窗口

内容

• 应用程序菜单


  使用 CircuitWorks 应用程序菜单可以打开和保存 ECAD 文件、打印预览图象、访问 CircuitWorks 选项以及退出 CircuitWorks。

• 快速访问工具栏


  使用快速访问工具栏可以访问最常用的 CircuitWorks 命令。

• 工具栏


  使用 CircuitWorks 工具栏（也称作带区）可以访问 CircuitWorks 工具和命令。单击工具、预览或 EDMD 选项卡可显示相应的命令。

• 树形视图


  CircuitWorks 树形视图是 ECAD 数据的一种层次视图。

• 预览图象


  CircuitWorks 预览图象是 ECAD 数据的一种图形表达。

• 过滤器或属性面板


  当查看项目属性或使用过滤器工具时，会显示 CircuitWorks 窗口右侧的面板。
