您可以为电路板及其零部件创建 SolidWorks 装配体。
-
单击建造模型
（“工具”工具栏）。
CircuitWorks 会显示警告，指出有七个高度为零的零部件。如果没有预先定义 0402C_AVX 零部件的高度，应该有八个这样的零部件。
- 在对话框中，单击建造。
- 如果系统提示您盖写现有线路板或零部件模型，单击是。
当进度窗格显示
过程完成时，建造完毕。

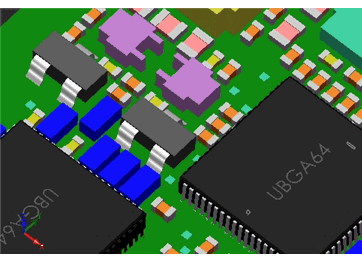

SolidWorks 将显示装配体模型。 根据您的 SolidWorks 设定，具体的显示情况可能有所不同。
请注意，有些零部件是在安装 CircuitWorks 时便已存在于零部件库中的详细模型，而有些零部件则是 CircuitWorks 根据 IDF 文件信息创建的简单模块。 如有必要，可将零部件库中的简单 CircuitWorks 模型替换为在 SolidWorks 中创建的更详细的模型。
