增量控制技术

已经发明了不同的控制技术执行非线性分析。这些技术可以分类为:

增量载荷控制方法

在此策略中,应用于系统的载荷被用作规定的变量。平衡路径上的每个状态(点)是由曲面(F = 常量)与用于确定变形参数的路径的交点确定。

在针对有限元素分析改编此技术时,根据相关?时间?曲线所指定的值而递增地应用载荷(基本运动、规定的位移、热力、引力等)。

增量位移控制方法

在此技术中,平衡路径上的点是由固定变形参数(U = 常量)所定义的曲面与求解曲线的交点确定,如下图所示。

要将此技术合并到有限元素分析中,所应用载荷的式样将按比例递增(使用单一载荷乘数),以便在指定自由度的控制下实现平衡。通过选择顶点或参考点而指定的被控制 DOF 将根据?时间?曲线递增。

增量弧长控制方法

在此策略中,特殊参数通过约束(辅助)方程式规定,该方程式添加到方程组中,控制系统的平衡。在几何量中,控制参数可以看作平衡路径的?弧长?,如下图所示。

要将此技术用于有限元素分析,所应用载荷的式样将按比例递增(使用单一载荷乘数),以便在平衡路径的指定长度(弧长)的控制下实现平衡。弧长将由程序自动计算。不需要“时间”曲线。

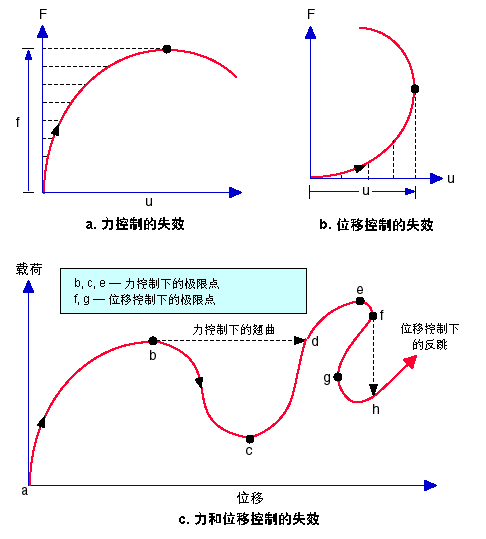

力控制和位移控制方法将在转向点附近区域出现中断(对于力控制方法称为翘曲 [snap-through],对于位移控制方法称为反跳 [snap-back]),如下图所示。这些问题通常会在框架、圆环和外壳的扭曲分析中遇到。弧长控制方法将会成功克服这些问题。 NL_failure_modes.gif
