使用变半径控制点

您可操纵并指定半径数值到变半径圆角顶点之间的控制点。

变半径圆角包括预览。您可在圆角 PropertyManager 中选择完全预览、部分预览、或无预览。

关于使用变半径圆角控制点的一些信息：
  • 您可给每个控制点指定一半径值，或给一个或两个闭合顶点指定数值。
  • 系统默认使用三个控制点，分别位于沿边线的 25%、50%、及 75% 的等距离增量。
  • 您可使用以下方法更改每个控制点的相对位置：
    • 在标注中更改控制点的百分比
    • 选择控制点然后将之拖动到新的位置
  • 在您生成圆角时，或在您通过使用编辑特征生成圆角后，您可沿您选择进行圆角处理的边线上添加或删减控制点。添加或删减边线上的控制点可将控制点以相等的间距放在此边线上。
    • 添加控制点：您可选择一控制点并按住 Ctrl 拖动，在新位置生成一额外控制点。或者，您可从 PropertyManager 在实例数 中增加数值。通过 PropertyManager 添加新控制点会在默认位置添加点。
    • 删减控制点：您可通过右键单击然后从快捷键菜单中选择删除来移除特定控制点。或者，您可从 PropertyManager 在实例数 中递减数值。通过 PropertyManager 删除新控制点会从默认位置移除点。
  • 您可选择一个以上草图实体进行圆角处理。在圆角项目 下选择任何额外实体之前完成每个实体，方法如下：
    • 先将半径运用到每个顶点
    • 将半径值运用到一个或所有控制点
    • 在您运用半径数值之前或之后更改控制点的位置
    • 如有必要，添加新的控制点

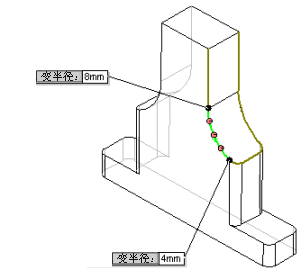

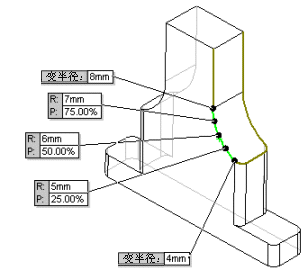

选择了单一草图实体的模型和三个默认、未指定的控制点。 半径指定给默认位置中控制点的模型。
若想选择两个草图线段，在选择任何额外草图实体之前指定半径给顶点及第一个草图实体的控制点。

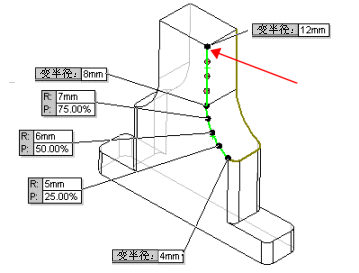

选择了两个草图线段及半径指定给第二个实体中顶点的模型。
在指定半径给控制点之前，您应该指定一半径到顶点。
 选择了两个草图线段及所有控制点带指定半径的模型。

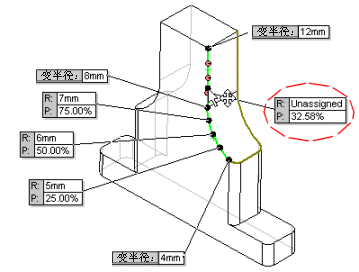

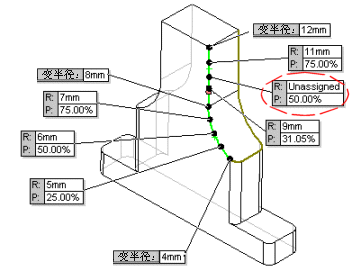

旧的和新的控制点位置都显示，但只有新位置包括标注。

您可指定半径数值给任何控制点数量，或将它们保持为未指定。 应用了变半径圆角
