以‘修改’对话框更改全局变量

  1. 在 FeatureManager 设计树中，单击凸台-拉伸1。

    模型以草图模式打开。

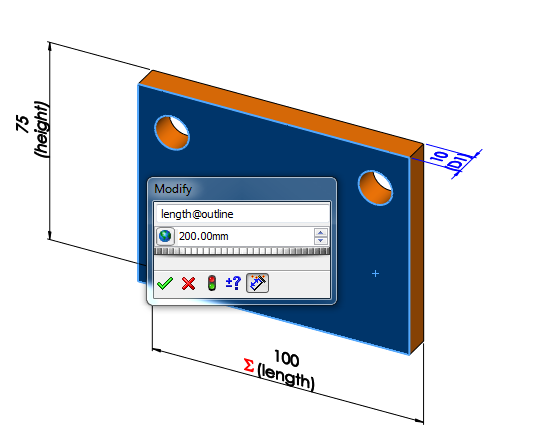

  2. 在草图中双击 length@outline 尺寸。
  3. 在修改对话框中，将尺寸从 100 更改为 200。

    Modify global variable 2

    当您在修改对话框中插入或更改全局变量时，它会在输入字段中显示“生成全局变量” Create Global Variable。 尺寸标注 "length@outline" 和全局变量 "overall length" 代表相同值。

  4. 单击重建OTTool_Rebuild_Standard.gif，然后单击 PM_OK.gif。
  5. 在 FeatureManager® 设计树中，用右键单击 Equations 文件夹，然后单击管理方程式。

    方程式对话框将为 "length@outline" 尺寸和全局变量 "overall length" 显示新的值。
