在方程式对话框中修改全局变量

方程式对话框打开。

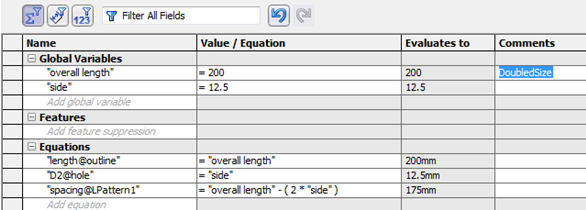

评估为列中的数字更新，且模型将自动重建。 使用全局变量“overall length”的所有尺寸大小均增大一倍。

单击撤消 ，直到“overall length”恢复到其 100mm 的原有大小。

由于已选定自动重建模型，模型将调整到原尺寸。 使用全局变量"overall length"的所有尺寸均恢复到原尺寸。 备注单元格也消除选定。

1. 在特征部分中单击一个空单元格。
2. 在 FeatureManager ^® 设计树中，单击切除-拉伸1。

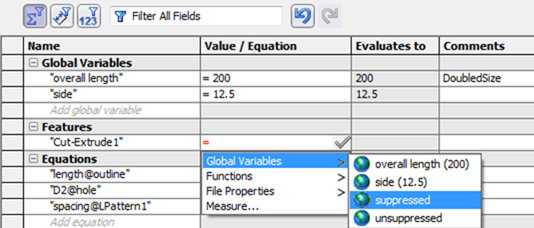

   特征名称显示。 SolidWorks 软件会以 = (等号) 填充下一个单元格，并显示一下拉式列表，带有全局变量、函数、文件属性、及测量的选项。

3. 展开全局变量，选择压缩，然后单击 。



   压缩项将添加到评估为列。

   您也可以通过使用 Visual Basic if 函数的语法定义压缩。
