比較測試資料對話方塊可讓您比較所選位置的參考資料和模擬資料。您的參考資料可根據現場量測、其他外部來源或研究而得。
您可定義多個要比較的研究。參考資料會以 channel 的形式表示。Channel 係以位置、結果零組件、參考值或研究來定義。您可手動定義 channel 或輸入檔案以自動定義它。位置係以一個頂點、參考點或 3 個 Cartesian 座標來定義。您可比較參考資料和靜態、非線性、熱及落下測試研究的節點結果。
軟體會產生一個表格，以列出相關所選研究與參考 channel 的比較結果。
| 研究類型 |
選擇要與模擬結果比較的研究類型。您可以選擇︰
所選研究類型的結果應包含與參考資料相關的結果。
|
| 參考 Channel 資料 |
指定要當成參考的資料。
|
測試資料。
|
如果您是從現場量測取參考資料，請選擇此選項。
|
|
研究結果。
|
選擇此選項即可將研究當成參考點的來源，然後從下拉式功能表選擇參考研究。
|
|
| Channel 表格 |
列出有關參考 channel 資料的資訊。
|
加入。
|
開啟加入 Channel 對話方塊可讓您定義新的 channel 或編輯所選的 channel。
|
|
編輯。
|
開啟編輯 Channel 對話方塊可讓您編輯所選的 channel。
|
|
刪除。
|
刪除所選的 channel。
|
|
輸入。
|
可讓您輸入包含 channel 資料的純文字檔案 (*.txt) 或 Excel 檔案 (*.csv)。檔案設定如下：
- 第一列包含任意頁首資訊。
- 其他每一列則代表一個 channel，各欄包含的資訊如下：
- 第 1 欄：Channel 名稱
- 第 2 欄：組成
- 第 3 欄：參考值
- 第 4 欄：量測的值單位
- 第 5 欄：時間（用於落下測試、力及位移控制非線性，以及暫態熱）
- 第 6、7、8 欄：量測位置的 X、Y 及 Z 座標
- 第 9 欄：X、Y 及 Z 座標的單位
|
|
| 與研究結果比較 |
設定要與測試資料比較的研究。
|

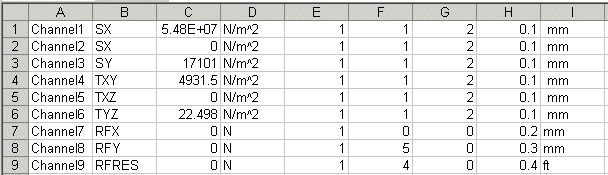

Channel 表格範例：Excel 檔案 (*.csv)
Channel 表格範例：純文字檔案 (*.txt)
