當您建立研究時，程式會根據現有的幾何而自動判定網格類型是否為實體、薄殼或混合。
產生薄殼網格
| 鈑金 |
程式會自動將厚度具一致的鈑金 (落下測試研究除外) 視為薄殼。軟體將擷取中間曲面，並在中間曲面上產生薄殼網格。 |
| 曲面幾何
|
程式會自動將表面幾何視為薄殼。薄殼網格是產生在表面 (薄殼的中間曲面) 上。
|
| 實體零件 |
實體零件不使用薄殼元素網格化。不過，您仍可從實體面上產生曲面幾何。執行下列操作之一︰
- 開啟零件文件，然後按一下。接著您便可以選擇所要偏移的實體面，並指定方向及偏移距離。
- 按一下，在兩個面之間插入中間曲面。
當一個模型中同時存在著不同的幾何時，程式會自動產生混合網格。
|
指定厚度
| 鈑金 |
程式會自動擷取鈑金的厚度，並將該厚度指定到薄殼。您無法修改厚度。您可以選擇使用薄層薄殼或厚層的薄殼公式。 |
| 曲面幾何
|
程式預設指定的厚度為零。您可以在 PropertyManager 中修改薄殼的厚度。此外也可以選擇使用薄層或厚層的薄殼公式。
|
以一般性的準則而言，當厚度與跨度比低於 0.05 時可使用薄殼。
套用負載、固定物及網格控制
| 鈑金 |
負載及固定物會自動傳送到中間曲面。
- 要將固定物、負載或網格控制套用到薄殼邊線，請選擇實體的相關面。
- 要將固定物、負載或網格控制套用到薄殼頂點，請選擇實體的相關邊線。
|
| 曲面幾何
|
- 將負載或固定物套用到表面的邊線及/或頂點。
- 您可以對薄殼邊線套用壓力。壓力係依每單位面積指定。程式內部使用薄殼厚度。套用到邊線的等效力等於壓力值乘以邊線長度乘以薄殼厚度。
由於薄殼元素具有旋轉自由度，您必須區分不可移動 (不可平移) 與固定幾何 (不可平移且不可旋轉) 選項。您亦可使用力/扭矩 PropertyManager 來套用集中力矩。
|
網格化
對適當的面、邊線及頂點套用所需的網格控制。在網格化之前，請確定所使用的網格化選項，並指定所有需要的網格控制。
編輯薄殼時，您可以選擇使用薄層或厚層的薄殼公式。當厚度與跨度比等於或小於 0.05 時可使用薄殼。
T 形與相交薄殼
雖然有可能將薄殼適當定位在鈑金上，但是這對於 T 形及相交薄殼卻行不通。在這些情況中，某些邊線會出現非對齊元素。結果導致節點應力未正確作用於該等邊線。由於其間未牽涉到跨元素平均計算，因此建議您在這類模型中表現出元素應力。
範例
 |
 |
| T 形模型
|
模型的薄殼網格化
|
 |
| T 形模型的薄殼網格化始終會產生無法一致對齊的薄殼。
|
檢視薄殼的應力結果

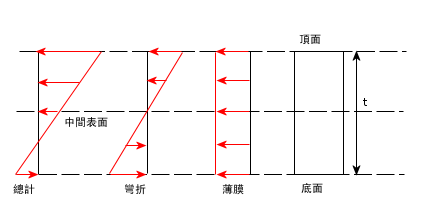

當列出或繪製應力結果時，您可以選擇下列選項之一：
| 回到最上方 |
頂面上的應力總和 (薄膜 + 彎曲) |
| 下 |
底面上的應力總和 (薄膜 + 彎曲) |
| 薄膜 |
薄膜應力組成 |
| 彎折 |
彎曲應力組成 |
詳細內容請參閱＜檢視結果＞一節。
薄殼如未對齊，靜態研究中的位移結果及熱研究中的溫度結果雖然不會改變，但仍建議您對齊所有研究中的薄殼。在預設選項 > 網格中按一下自動薄殼曲面重新對正，讓軟體自動重新對正薄殼曲面。
