Vincolo di simmetria per modelli solidi

Per i modelli solidi, ogni faccia coincidente con un piano di simmetria deve essere bloccata per impedire che si sposti nella direzione normale. Il tipo di vincolo Simmetria applica questa condizione automaticamente alle facce selezionate. I piani di simmetria dovrebbero essere ortogonali l'un l'altro.

La simmetria richiede che la geometria, le limitazioni, i carichi e le proprietà del materiale siano simmetrici. Utilizzare la simmetria, in generale, non è consigliabile per gli studi di carico di punta e frequenza.

I seguenti sono esempi di modelli che sono simmetrici rispetto a uno o più piani.

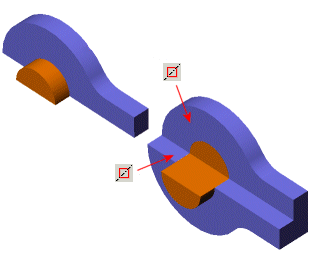

Questo modello è simmetrico rispetto a un piano. È possibile analizzare una metà del modello. Applicare il tipo di vincolo Simmetria alle facce di simmetria.
Questo modello è simmetrico rispetto a due piani. È possibile analizzare un quarto del modello. Applicare il tipo di vincolo Simmetria alle facce di simmetria.
Questo modello è asimmetrico. È possibile analizzare una metà o un quarto del modello. Applicare il tipo di vincolo Simmetria alle facce di simmetria. L'angolo tra due facce di simmetria dovrebbe formare un angolo di 90 gradi, per un quarto del modello.
