Uso di un piano di riferimento

È possibile utilizzare un piano come riferimento per applicare i vincoli. È possibile impostare le traslazioni nelle direzioni 1 e 2 del piano anche nella direzione normale al piano. Per le mesh di shell, è possibile impostare le rotazioni in riferimento a queste direzioni.

La seguente tabella riepiloga gli attributi di questo tipo di vincolo:

Attributo Valore
Possibile DOF per solidi 3 traslazioni
Possibile DOF per shell e travi 3 traslazioni e 3 rotazioni
Possibile DOF per travi rinforzate 3 traslazioni
Simbolo di 3D
traslazione rotazione
Entità selezionabili Vertici, bordi, facce e giunti di travi rinforzate
Traslazioni

Lungo il piano in direzione 1

Lungo il piano in direzione 2

Normale al piano
Rotazioni (solo per shell e travi)

Intorno al piano in direzione 1

Intorno al piano in direzione 2

Intorno alla normale al piano

Esempio

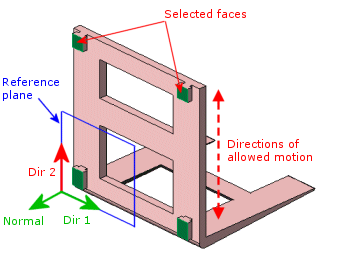

Utilizzando un piano di riferimento (mostrato in blu), è possibile vincolare le facce selezionate (in verde scuro) lungo Dir 1 e la direzione normale (in verde chiaro). Questo lascia le facce selezionate libere di spostarsi lungo Dir 2 (mostrata in rosso).
