È possibile convertire una vista del disegno in entità di schizzo o in un blocco di entità di schizzo usando il PropertyManager di Converti vista in schizzo.
Per accedere a PropertyManager, in una vista del disegno fare clic con il pulsante destro del mouse e selezionare Converti vista in schizzo.
Stato di visualizzazione
| Sostituisci vista con schizzo |
Sostituisce la vista del disegno con le entità di schizzo 2D equivalenti.

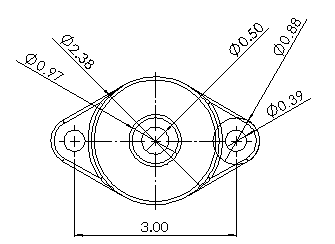

| Vista di disegno originale. |
 |
| Entità di schizzo 2D equivalenti |
 |
|
| Sostituisci vista con blocco |
Sostituisce la vista del disegno con entità di schizzo 2D equivalenti raggruppate in blocco.
| Vista di disegno originale. |
 |

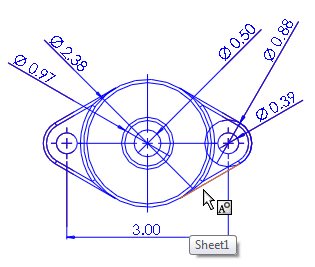

| Blocco con entità di schizzo 2D equivalenti |
|
|
| Inserisci come blocco |

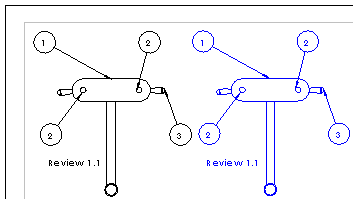

Crea un blocco separato costituito da entità di schizzo 2D equivalenti che è possibile sistemare in qualsiasi posizione nel disegno.  In questo esempio, il blocco di destra viene aggiunto alla vista di disegno anziché sostituire la vista di disegno di sinistra.
|
Punto di inserimento
Disponibile quando si seleziona alternativamente Sostituisci vista con blocco o Inserisci come blocco.
Inserisce un manipolatore di punto e una linea di associazione nell'area grafica, trascinabili individualmente per posizionare il blocco.
