È possibile costruire un assieme SolidWorks per una scheda a circuiti e i relativi componenti.
Per costruire l'assieme di un telefonino:
-
Fare clic su Costruisci modello
nella barra Strumenti.
CircuitWorks avverte della presenza di sette componenti ad altezza zero. In realtà ve ne sarebbe un ottavo se non si fosse definita un'altezza per il componente 0402C_AVX.
- Dalla finestra di dialogo, fare clic su Costruisci.
-
Se viene chiesto di sovrascrivere la scheda esistente o i modelli di un componente, fare clic su Sì.
La costruzione viene completata quando il pannello Avanzamento visualizza
Processo completo.

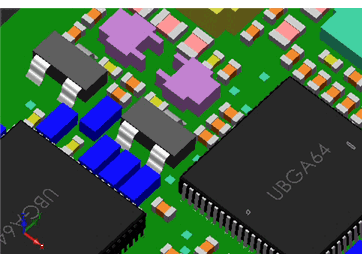

SolidWorks visualizza il modello dell'assieme. Il risultato potrebbe apparire diverso in base alle impostazioni locali di SolidWorks.
Notare che alcuni componenti sono modelli dettagliati che erano già presenti nella Libreria dei componenti all'installazione di CircuitWorks, mentre altri sono semplici blocchi che CircuitWorks ha costruito sulla base delle informazioni nel file IDF. Se necessario, è possibile sostituire i semplici modelli CircuitWorks della libreria con modelli più dettagliati creati in SolidWorks.
