Esempi: Applicazione di vincoli multipli alle funzioni

I vincoli possono essere definiti primari, secondari o terziari.

Per esempio, un assieme potrebbe avere necessità di accoppiare una funzione con più di una funzione, come un albero vincolato su entrambe le estremità da un gruppo di fori.

Esempi

Applicazione di più vincoli
  Albero secondario

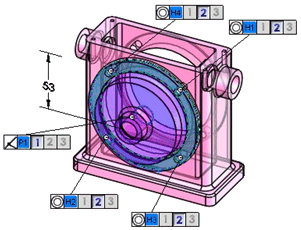

In questo esempio, l'albero principale, accoppiato alla struttura base, deve allinearsi con i fori di sinistra e di destra della struttura. L'albero secondario deve allinearsi ai fori centrali delle due piastre di copertura.
  Albero principale
Quando si vincola l'albero principale alla struttura, selezionare le opzioni concentrica per il foro di sinistra e di destra come vincoli primari.

Quando si vincola l'albero secondario, selezionare le opzioni concentrica per ogni piastra di copertura come vincoli primari.

Altri esempi di applicazione di più vincoli:

vincoli coincidenti per piani accoppiati con piani coplanari multipli su una o più parti
La copertura può essere accoppiata ai due piani sulla base usando due vincoli coincidenti.
I vincoli concentrici applicati simultaneamente a due gruppi di fori
I quattro fori possono essere accoppiati sulla copertura con quattro fori sulla struttura come vincolo secondario.
