La terza fase nella creazione di uno studio TolAnalyst è quella di definire il modo in cui ogni parte è vincolata nell'assieme semplificato.
I vincoli dell'assieme sono analoghi agli accoppiamenti. I vincoli derivano dalle relazioni tra le Funzioni DimXpert dove gli accoppiamenti derivano dalle relazioni tra le entità geometriche. Inoltre, i vincoli sono applicati in sequenza e possono avere un ruolo importante e un impatto considerevole sui risultati. Ad esempio: Ordine di vincolo dell'assieme
Didascalie del vincolo
Usare le didascalie del vincolo per impostare i vincoli. La didascalia del vincolo
mostra il tipo di vincolo seguito dalla funzione da vincolare. Sono disponibili solo i tipi di vincolo applicabile.
Per esempio, un vincolo coincidente applicato al Piano1 apparirà come
Piano1. Fare clic su 1, 2 o 3 per applicare i vincoli in sequenza su una base primaria (1), secondaria2) e terziaria (3), simile alla specificazione dei riferimenti in un fotogramma di controllo funzione. Esempi: Applicazione di vincoli multipli alle funzioni
Per definire i vincoli di assieme:
- in Assieme di tolleranza, selezionare una parte da vincolare nell'assieme semplificato. Per esempio, nel seguente assieme composto da due parti, è stata scelta la parte con un'estrusione come Parte base
in Sequenza di assieme. Selezionare la parte della piastra con foro per vincolarla.
La parte base appare vincolata
perché è fissa come parte di origine.
Le opzioni del vincolo appaiono con i vincoli primari (1) attivati. L'etichetta per ogni vincolo è il nome della funzione sulla parte selezionata.

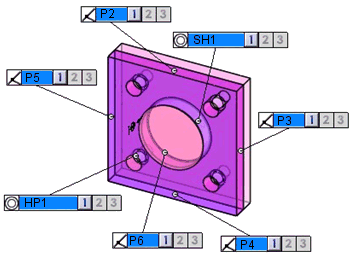

Le opzioni del vincolo per la piastra con foro sono:
- Il piano, coincidente con la base dell'estrusione (piano P6)
- I quattro piani esterni (P2, P3, P4 e P5)
- Il foro centrale (Foro semplice SH1)
- La ripetizione a quattro fori (Ripetizione fori HP1)
I nomi della funzione vincolata nei vincoli con didascalia sono abbreviati in questo argomento. Nell'interfaccia utente, appaiono i nomi completi nelle didascalie. Per esempio, P2 e HP1 sono scritti interamente nell'interfaccia utente come Piano2 e Ripetizione fori1.
- Impostare il vincolo primario facendo clic su 1 nel vincolo con didascalia del piano P6.
Il vincolo è aggiunto all'elenco dei Vincoli. Le didascalie del vincolo nell'area grafica mostrano vincoli aggiornati primari e possibilmente secondari, se applicabile.
Quando si applica un minimo di un vincolo ad ogni parte nell'assieme semplificato, la casella messaggi diventa da gialla a verde e il bottone
viene attivato.
- Impostare un altro vincolo. Per esempio, fare clic su 2 nella didascalia del vincolo del foro centrale (Foro semplice SH1) per impostarlo come vincolo secondario.
Il vincolo è aggiunto all'elenco dei Vincoli. Le didascalie del vincolo mostrano vincoli aggiornati secondari e possibilmente terziari, se applicabile.
- Impostare un vincolo terziario. Per esempio, fare clic su 3 nel piano P3.
Il vincolo è aggiunto all'elenco dei Vincoli. Le didascalie del vincolo mostrano vincoli aggiornati terziari, se applicabile.
- Fare clic su .
