Proprietà del documento - Note

È possibile specificare le impostazioni di disegno a livello del documento per le note. Disponibile per tutti i tipi di documenti.

Per aprire questa pagina, dopo aver aperto un disegno fare clic su Opzioni (barra degli strumenti Standard), selezionare la scheda Proprietà del documento, quindi selezionare Annotazioni > Note.

Standard note base

Standard note base
Allineamento del testo Selezionare:
  • Centro
  • Sinistra
  • Destra
Visualizzazione linea di associazione Effettuare una selezione da:
  • Sottolineato
Snap di giustificazione della linea di associazione (disponibile per gli standard DIN e JIS) Consente alla linea di associazione in una bollatura di scattare su un lato della bollatura.

Bordo

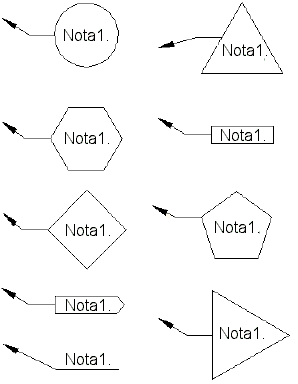

Stile Selezionare Nessuno per visualizzare il testo della nota senza margine o per selezionare la forma e lo stile del margine della bollatura.
Dimensione Selezionare una dimensione dall'elenco (un numero specifico di caratteri), Forzamento (che si adatta automaticamente al testo) o su Dimensione personalizzata (dove è possibile impostare la dimensione della bollatura).
Se si seleziona Misura automatica, è possibile aggiungere un riempimento per specificare un offset tra il bordo e il testo.
tight-fit.gif tight-fit-padded.gif
Aderenza Misura automatica con riempimento di 0,25 pollici
