Proprietà Tolleranza di forma

Specificare le seguenti proprietà quando si crea un simbolo di tolleranza di forma.

Per impostare le proprietà della tolleranza di forma, procedere in uno dei seguenti modi:

  • Per le parti, fare clic su Tolleranza di forma Tool_Geometric_Tolerance_DimXpert.gif (barra degli strumenti DimXpert) oppure su Strumenti > DimXpert > Tolleranza di forma.
  • Per i disegni fare clic su Tolleranza di forma Tool_Geometric_Tolerance_Annotation.gif (barra degli strumenti Annotazione) oppure su Inserisci > Annotazioni > Tolleranza di forma.

Simbolo

Selezionare un simbolo.


gtol_straightness.gif gtol_flatness.gif gtol_circularity.gif gtol_cylindricity.gif gtol_profile_of_line.gif
Linearità Appiattimento Circolarità Cilindricità Profilo di linea
gtol_profile_of_surface.gif gtol_parallel.gif gtol_perpendicular2.gif gtol_angularity.gif gtol_circular_runout.gif
Profilo di superficie Parallelo Perpendicolare Angolarità Percorso circolare
gtol_total_runout.gif gtol_position.gif gtol_concentricity.gif gtol_symmetry.gif
Percorso totale Posizione Concentricità Simmetria Nessuno

Condizioni del materiale

Selezionare la condizione di un materiale. Il cursore deve essere in una casella di Tolleranza o Primaria, Secondaria o Terziaria per inserire la condizione di un materiale.

Saranno disponibili solo quelle condizioni del materiale appropriate per il simbolo selezionato.

gtol_diameter.gif gtol_spherical_diameter.gif gtol_mmc.gif
Diametro Diametro sferico Condizione del materiale massima
gtol_lmc.gif gtol_rfs.gif gtol_tangent_plane.gif
Condizione del materiale minima A prescindere dalla dimensione della funzione Piano tangente
gtol_free_state.gif gtol_statistical.gif gtol_proj_tol.gif
Stato libero Statistica Tolleranza proiettata
gtol_square.gif gtol_UDP.gif
Quadrato Profilo disposto in modo ineguale

Altezza

Se si fa clic su Tolleranza proiettata gtol_ptz.gif, immettere un'area di tolleranza proiettata (PTZ) in Altezza.



Tolleranze

Immettere i valori di tolleranza per Tolleranza 1 e Tolleranza 2.



Tolleranza in base all'unità

Su una base di unità è possibile applicare tolleranze di appiattimento e linearità. Una tolleranza base dell'unità si applica seguendo il valore di tolleranza con una barretta in avanti (/) e immettendo i criteri dell'area per unità o lunghezza per unità.



Primaria, Secondaria e Terziaria

Immettere i nomi dei riferimenti e i simboli di condizione del materiale per i riferimenti Primari, Secondari e Terziari.


Quadri

Creare altri quadri. E' possibile impostare molti quadri secondo le esigenze. Usare i Quadri da spostare tra i quadri. Si possono vedere solo due quadri alla volta nella finestra di dialogo.



Quadro composito

Abbina i simboli di due quadri.

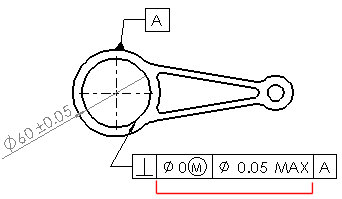

Sotto la cornice

Inserisce il testo sotto il riquadro di controllo della funzione.



Tra due punti

Digitare le etichette dei punti se il valore di tolleranza si trova tra due punti o entità.
