重心の点

部品、アセンブリ、図面に重心（COM）点を追加できます。

重心を追加するには、重心 （[参照ジオメトリ] ツールバー）または 挿入 > 参照ジオメトリ > 重心 をクリックします。

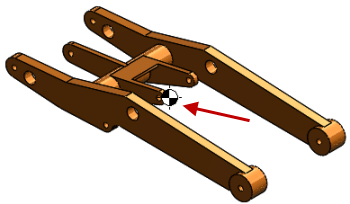

グラフィックス領域で、モデルの重心に が表示されます。 FeatureManager デザイン ツリーで、重心 は 原点 のすぐ下に表示されます。

モデルの重心が変更されると、重心点の位置が更新されます。 たとえば、部品内のフィーチャーの追加、移動、削除を行うと、重心点の位置が更新されます。

重心点はコンフィギュレーションに対して抑制したり抑制解除したりすることができます。

重心点と、頂点、エッジ、面などのエンティティ間の距離を測定したり、参照寸法を追加したりできます。

重心点から駆動寸法を作成することはできません。 ただし、重心参照点（COMRP）を作成し、その点を使用して、駆動寸法を定義できます。 重心参照点は、部品の現在の重心に作成される参照点です。 重心参照点は、部品のジオメトリの変更によって、重心点が移動した場合でも、ユーザーが作成した座標に残ります。

アセンブリの重心点 および 図面内の参照重心 も参照してください。
