バルーン アノテート アイテムを使用して作成されたバルーンの番号を順番に付け直すには:
-

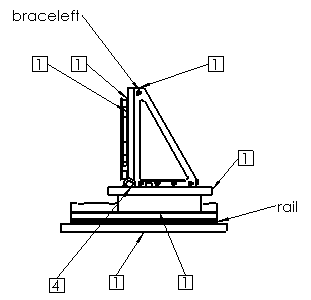

バルーンを使用して作成されたバルーンが含まれる図面ビューで、 をクリックします。 この例では、4 個のバルーンに 部品番号 が指定されており、2 個のバルーンに 部品名（BOM） が指定されています。
- 自動バルーン PropertyManager の バルーンの編集 で、次の手順を実行します。
- バルーンを置き換え を選択すると、バルーン テキストが 部品番号 と指定されているバルーンがすべて削除され、自動バルーン PropertyManager で指定されたとおりにバルーンが挿入されます。
- 既存バルーンの番号を付け直し を選択すると、既存のバルーンの順番付けを変更できます。
-
バルーンを置き換えを選択した場合は、任意の自動バルーン パラメータを指定できます。 この例では、バルーンの設定 の スタイル は 矩形、バルーン テキスト は 個数 です。 部品番号 が指定されているバルーンは削除され、バルーン テキスト がそれ以外のバルーンはそのままになり、すべての自動バルーンが挿入されます。
-
既存バルーンの番号を付け直し を選択した場合は、部品番号 のパラメータのみを変更できます。たとえば、開始 や 増減値 です。また、アセンブリの順番に沿う または 順番に番号付ける を指定できます。 この例では、開始 は 1、増減値 は 1 です。
をクリックします。
バルーンに順番に番号を付けるには、図面内に部品表が必要です。
