ビア プロパティの編集とビアのフィルタリング

次に、ビアの位置と直径を編集し、ビアのフィルタリングを行い、SolidWorks でモデルを生成します。

1. CircuitWorks ツリーで ビア を展開して選択します。

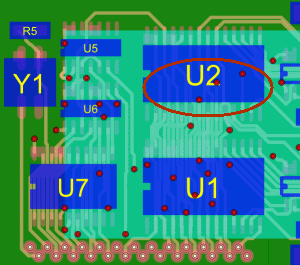

   ボード上には 37 のビアがあります。 ボードの U2 構成要素を通る 3 つのビアがあります。

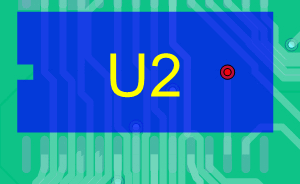

2. 最初の STANDARDVIA_EXAMPLE ビアを右クリックして プロパティ をクリックします。

   ビアのプロパティ パネルが表示されます。



3. ビアの直径 に 1.0 と入力し、 をクリックします。
4. 他の 2 つの STANDARDVIA_EXAMPLE ビアに対してステップ 2 と 3 を繰り返します。





5. ツール タブの フィルター コマンド メニューで ビア をクリックします。

   ビアのフィルター パネルが表示されます。

6. 次より大きい を選択し、0.99 と入力します。

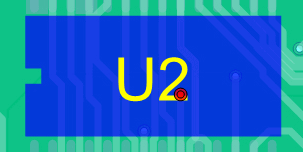

   ビアの直径が 1.0 mm の 3 つのビアがフィルターされます。 フィルターされたビアが CircuitWorks ツリーで抑制されて表示されます。
