設計テーブル パラメータを使用して材料を設定することができます。
列ヘッダーには次の構文が使用されます：
| 部品: |
$LIBRARY:MATERIAL@部品名 |
| マルチボディ部品のボディ: |
$LIBRARY:MATERIAL@ボディ名@部品名 |
$LIBRARY は材料ダイアログ ボックスでツリーのトップ レベルにあるライブラリ名です。 例: SolidWorks 材料、SolidWorks DIN 材料、ユーザー定義材料。
MATERIAL は材料ダイアログ ボックスで定義されている材料名です。 例: 炭素鋼 (普通)、AISI 304、1060 合金。
材料を入力するには、次のいずれかを実行します:
- 情報を手動で入力する。
- セル内をクリックして、材料のお気に入りのドロップダウン リストから選択する。
セルが空欄として残されている場合、コンフィギュレーション作成時の現在の材料が適用されます。

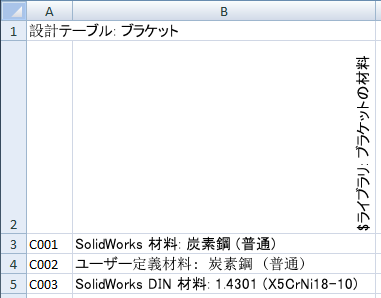

例:
