円錐カーブ

円錐 ツールを使用すると、端点と Rho 値で指定した円錐カーブをスケッチできます。 Rho 値によって、カーブは楕円形、放物線、双曲線と異なります。

SolidWorks ソフトウェアの以前のバージョンでは、楕円と放物線をスケッチすることが出来ました。 ただし、楕円と放物線をそれらの端点からスケッチできなかったため、既存ジオメトリに正接して作成することが困難でした。

円錐カーブは既存のスケッチまたはモデルのジオメトリを参照するか、またはスタンドアロンのエンティティとなることができます。 駆動寸法を使用したカーブを寸法表示することができ、寸法は Rho 値で表示されます。 円錐エンティティには曲率の半径の値も含まれます。

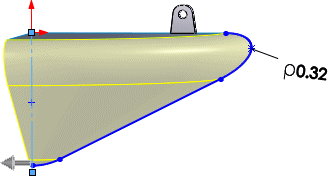

既存ジオメトリを参照する円錐カーブ スケッチ
回転したスケッチのプレビュー
完成したモデル

円錐カーブを作成するには:

1. install_dir\samples\whatsnew\sketching\conic.sldprt を開きます。

   モデルにはスケッチ円弧およびスプラインが含まれます。

2. 円錐 （スケッチ ツールバー）またはツール > スケッチ エンティティ > 点をクリックします。

   ポインタの形が に変わります。

3. グラフィック領域で図のように円錐カーブの最初の端点をクリックします。



4. ポインタを右にドラッグして、円弧に正接するようにします。



   端点が既存の円弧スケッチに接しているため、黄色の推測線がスケッチに正接して表示されます。

5. 図のように 2 番目の端点をクリックします。



6. ポインタを上にドラッグします。



   黄色の推測線がスプライン スケッチに正接して表示されます。

7. ポインタを 2 本の黄色の推測線の外側の交点にドラッグします。



   両方の推測線の交点にスナップして円錐カーブの頂点を選択することができます。

8. 円錐カーブの頂点を設定するには、両方の推測線の交点をクリックします。

   両方の推測線の交点を選択して、円錐カーブが両方の端点に正接していることを確認します。

9. Rho 値が 0.75 になるまでポインタを左にドラッグします。



   ポインタを移動すると、円錐カーブの Rho 値が変化します。

10. クリックして Rho 値を 0.75 に設定します。



    カーブのショルダと頂点の参照点が表示されます。 カーブと元のスケッチの間に正接拘束が作成されます。
