構成部品からのエンベロープの作成

構成部品とエンベロープの間での変換は随時できます。 アセンブリの階層にある任意の構成部品からエンベロープを作成できます。

1. install_dir\samples\whatsnew\assemblies\printer\printer_bottom.sldasm を開きます。

   構成部品 case_bottom は既にエンベロープになっています。これは FeatureManager デザイン ツリーに が表示されていることと、グラフィックス領域内で構成部品が透明の青色で表示されていることからわかります。

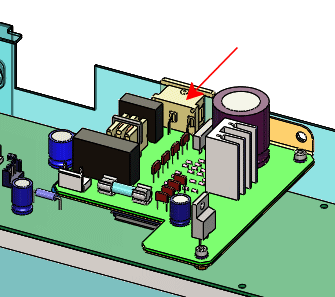

   次に、jack_12 をエンベロープにします。jack_12 はサブアセンブリ board_A2 の構成部品です。

2. グラフィックス領域または FeatureManager 設計ツリーで jack_12 を右クリックし、構成部品プロパティ をクリックします。



3. ダイアログ ボックスの右下の隅で、エンベロープを選択します。

   エンベロープが部品表に含まれることはないため、部品表から除外もあわせて選択されます。

4. OK をクリックします。

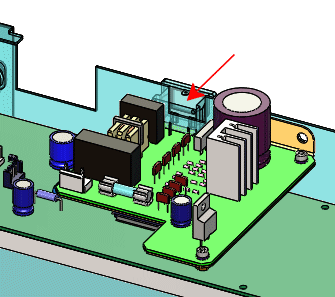

   グラフィックス領域で、構成部品が透明な青色になります。 FeatureManager 設計ツリーで jack_12 の横に表示される は、構成部品がエンベロープであることを表します。
