문서 속성 - 구멍 테이블

구멍 테이블의 문서 수준 제도 설정을 지정할 수 있습니다.도면에서만 사용할 수 있습니다.

이 페이지를 열려면 도면을 연 상태에서 옵션 (표준 도구 모음)을 클릭하고 문서 속성 탭을 선택한 다음 테이블 > 구멍을 선택합니다.

문자

글꼴 글꼴을 수정하기 위해 클릭합니다.

위치 정밀

단위 정밀 구멍 위치값 소수점 뒤에 올 자릿수를 선택합니다.

영숫자 컨트롤

구멍 테이블 태그 시퀀스로 사용할 글자나 숫자를 선택합니다.

A, B, C 문자를 사용한 구멍 태그 시퀀스가 우선합니다.
1, 2, 3 구멍 태그 시퀀스를 숫자로 정의합니다.

원점 표시기호

원점 표시기호 원점 표시 규격을 선택하거나, 표준 규격대로를 선택하여 일반 제도 표준을 사용합니다.

ANSI, BSI:

ISO, GB:

DIN, JIS, GOST:

프로파일 중심에서 각도/오프셋


각도

구멍의 중심을 지나는 수직선과의 각도를 표시합니다.


오프셋

태그에서 구멍 프로파일까지의 거리

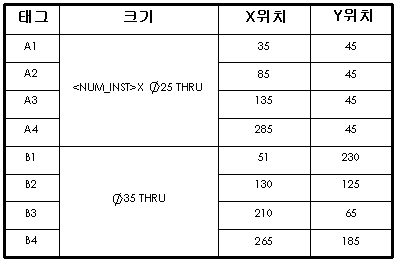

같은 태그 합치기 한 행에서 같은 태그를 가진 항목을 선택하여 합칩니다.
같은 구멍 크기 합치기 여러 행에서 같은 크기를 가진 구멍을 선택하여 합칩니다.
ANSI 인치 규격의 문자나 숫자로 드릴 크기 표시 문자 또는 숫자를 사용하여 구멍 테이블의 ANSI 인치 구멍 크기를 표시합니다. 구멍 스팩과 같은 크기로 구멍 마법사 도구를 사용하여 작성한 구멍입니다.

구멍 유형 사용함

구멍 유형 사용하지 않음
구멍 중심 표시 구멍 중심을 표시합니다.
구멍 변수 테이블 자동 업데이트 해당 어셈블리에서 부품을 추가 또는 삭제할 때 구멍 변수 테이블을 업데이트합니다.
삭제된 태그 다시 사용 이 옵션을 선택하여 삭제된 태그를 사용합니다.

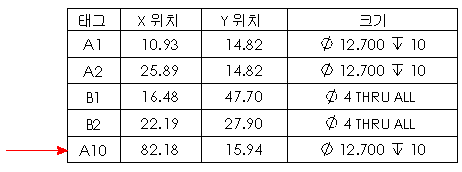

테이블 끝에 새 행 추가 이 옵션을 사용하여 테이블 하단에 새 행을 추가합니다.
