이 옵션은 자동 치수 구조
도구로 작성한 기하 공차 구조를 만드는 공차 값과 기준을 지정합니다.
이 옵션은 파트용 DimXpert를 사용하여 적용한 기하 공차에만 적용됩니다. 이미 있는 피처나 치수, 공차에는 아무런 영향을 미치지 않습니다.
| MMC를 크기의 데이텀 피처에 적용 |
데이텀 피처가 크기일 때 데이텀 필드에 MMC 기호를 표시할 것인지를 정합니다.
|
| 제1 데이텀으로 사용: 폼 GTOL. |
제1 데이텀 피처에 적용된 폼 공차값을 지정합니다. 제1 데이텀 피처가 평면 (평도 공차가 적용된)일 때, DimXpert가 이 옵션을 사용합니다.

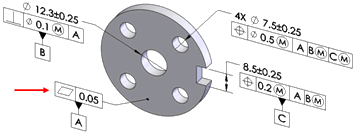

아래 표시된 치수 구조는 자동 치수 구조 도구가 제1 데이텀으로 A를 사용하여 작성한 예입니다. 평도 공차가 데이텀 A에 적용되었습니다.
|
| 제2 데이텀 사용: 방향 또는 위치 GTOL |
제2 데이텀 피처에 적용된 방향 공차값과 위치 공차값을 지정합니다.

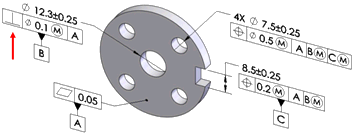

아래 표시된 치수 구조는 자동 치수 구조 도구가 제1 데이텀으로 A, 제2 데이텀으로 B를 사용하여 작성한 예입니다. 수직 공차가 데이텀 A에 상대적으로 데이텀 B에 적용되었습니다.
|
| 제3 데이텀으로 사용: 방향 또는 위치 GTOL |
제3 데이텀 피처에 적용된 방향 공차값과 위치 공차값을 지정합니다.

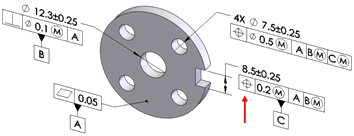

아래 표시된 치수 구조는 자동 치수 구조 도구가 제1 데이텀으로 A, 제2 데이텀으로 B, 제3 데이텀으로 C를 사용하여 작성한 예입니다. 위치 공차가 데이텀 A와 B에 상대적으로 데이텀 C에 적용되었습니다.
|
| 기초 치수 |
기초 치수 작성 여부와 치수 구조로 연결 치수를 사용할 것인지 베이스라인 치수를 사용할 것인지를 결정하기 위해 이 옵션을 사용합니다. 이 옵션은 자동 치수 구조, 기하 공차, 기본 치수 재작성 명령으로 작성한 위치 공차에 적용됩니다. 기초 치수는 기하 위치 공차를 카운터보어, 카운터싱크, 원통, 노치, 기본형 구멍, 홈 피처에 적용할 때 가장 흔한 경우로 작성됩니다.
|
체인
|
서로 평행인 패턴 피처 사이에 연결 치수를 작성합니다. 피처가 평행인 상태가 아니면, 베이스라인 치수가 작성됩니다.
|
|
베이스라인
|
방향과는 상관없이 모든 패턴에 적용할 수 있는 베이스라인 치수를 작성합니다. 이 예제에서는, 패턴에 있는 피처들이 서로 평행하지 않습니다.
|

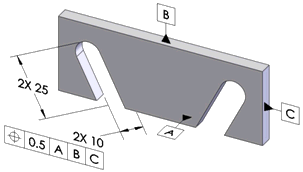

기초 치수는 축이나 평면에 수직으로 배치될 수 있을 때만 작성됩니다. 다음 예제에서는, 노치가 서로 평행이 아니고 다른 데이텀 평면과도 평행이 아니므로 기초 치수가 작성되지 않았습니다.
기초 치수 재작성
명령은 주어진 기하 위치 공차로 기초 치수 구조를 작성하거나 수정할 때 사용합니다. 예를 들어, 구멍을 추가 또는 삭제하여 구멍 패턴을 수정하면 기초 치수 구조가 원하는대로 업데이트 되지 않을 수 있습니다. 이 때, 이 명령을 사용하여 수정합니다. 이 명령을 실행할 때, DimXpert가 치수 구조를 에서 지정한 대로 베이스라인 또는 체인 치수로 적용합니다.
 |
| 구멍 패턴에 적용된 연결 치수 |
 |
| 베이스라인 |
|
| 위치 |
위치 공차를 작성할 때 사용할 공차값과 기준을 정합니다.
|
MMC
|
피처 제어 프레임의 공차 1에 MMC(재질 최대 조건) 기호를 표시합니다.
|
|
합성
|
합성 위치 공차를 작성합니다.
|
합성 옵션을 선택하지 않으면, 단일 위치 공차가 작성됩니다.
|
|
| 곡면 프로파일 |
곡면 프로파일 공차를 작성할 때 사용할 공차값과 기준을 정합니다.
|
합성
|
합성 프로파일 공차를 작성합니다. 합성 옵션을 선택하지 않으면, 단일 프로파일 공차가 작성됩니다.
|
|
| 런아웃 |
런아웃 공차를 작성할 때 사용할 공차를 지정합니다. 자동 치수 구조 파트 유형이 선삭이고 공차 유형이 기하 공차일 경우에만 런아웃 공차가 작성됩니다. |
